В этой статье мне хотелось бы собрать информацию по наиболее популярным офисным ИБП, то есть источникам бесперебойного питания и по аккумуляторам, которые установлены в них. Смысл статьи будет сводиться к тому, чтобы знать в какой ИБП какой аккумулятор можно установить, в случае если со временем аккумуляторы сядут так, что не будут "держать" нагрузку.
 В целом главной задачей таких ИБП является все же не автономное поддержание работы, а возможность быстро и оперативно отключиться с минимальными отрицательными последствиями для оргтехники, либо оперативно восстановить энергообеспечение. Хотя надо заметить, что добрые ИБП могут питать нагрузку часами 3 - 4 часа  (включенный компьютер) это вовсе не предел!





ИБП Аккумуляторы в этом ИБП или их аналоги Количество, примечание
                  APC
1 APC Smart-UPS RT 2000 ВА, 230 В CSB HR 1234W (12в, 9 Ач) 4
2 APC Smart-UPS 750 ВА CSB HR 1234W (12в, 9 Ач) 2
3 APC Symmetra LX 12kVA   Сам ИБП + блок расширения (см. ниже)
                 IPPON
4 IPPON Smart Power PRO 1400 CSB HR 1234W (12в, 9 Ач) 2
   IBM

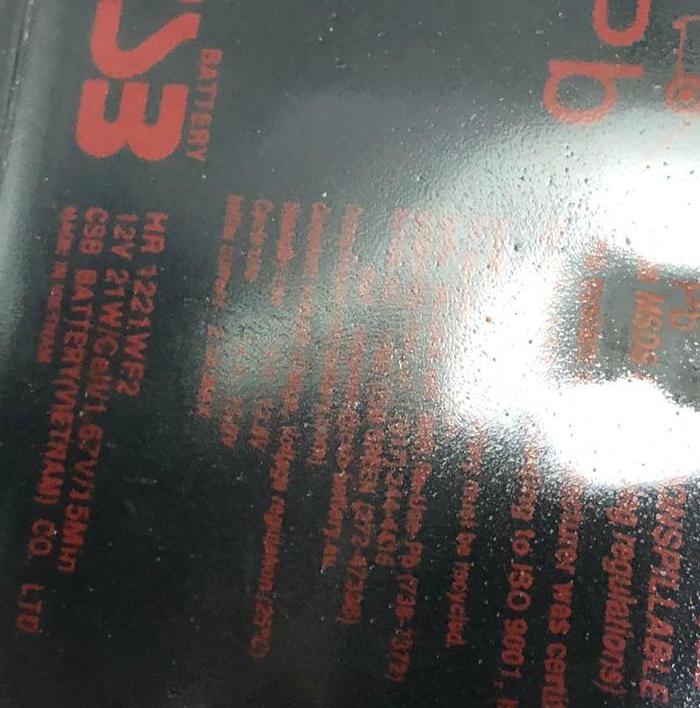

5 IMB UPS 3000 HV серии 2130  HR1221WF2 10 + 20 блок расширения

Дополнительная информация о приведенных ИБП

APC Smart-UPS RT 2000 ВА, 230 В

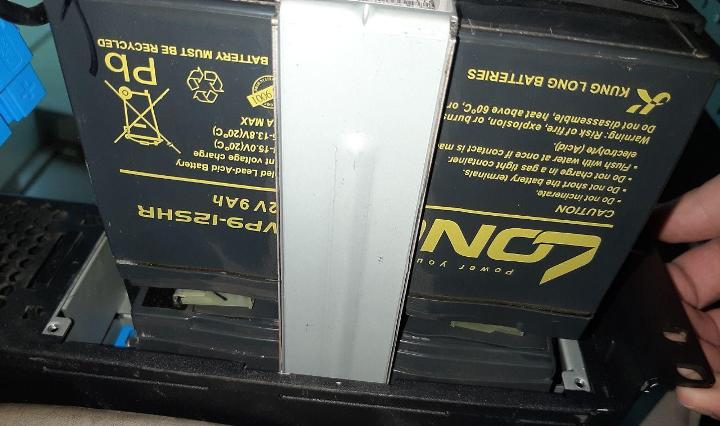

В 2000 ИБП от APC стоит модуль из 4 аккумуляторов на 9 Ач.

APC Smart-UPS RT 2000

IPPON Smart Power PRO 1400, APC Smart-UPS 750 ВА

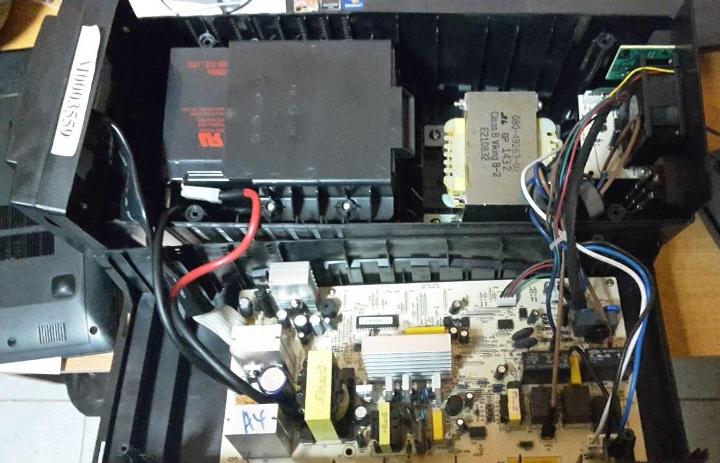

В этих ИБП 2 аккумулятора, что видно из таблицы и визуально, если их разобрать. Часто между собой соединены монтажным двухсторонним скотчем. Это несколько усложняет их демонтаж.

APC Smart-UPS 750

APC Symmetra

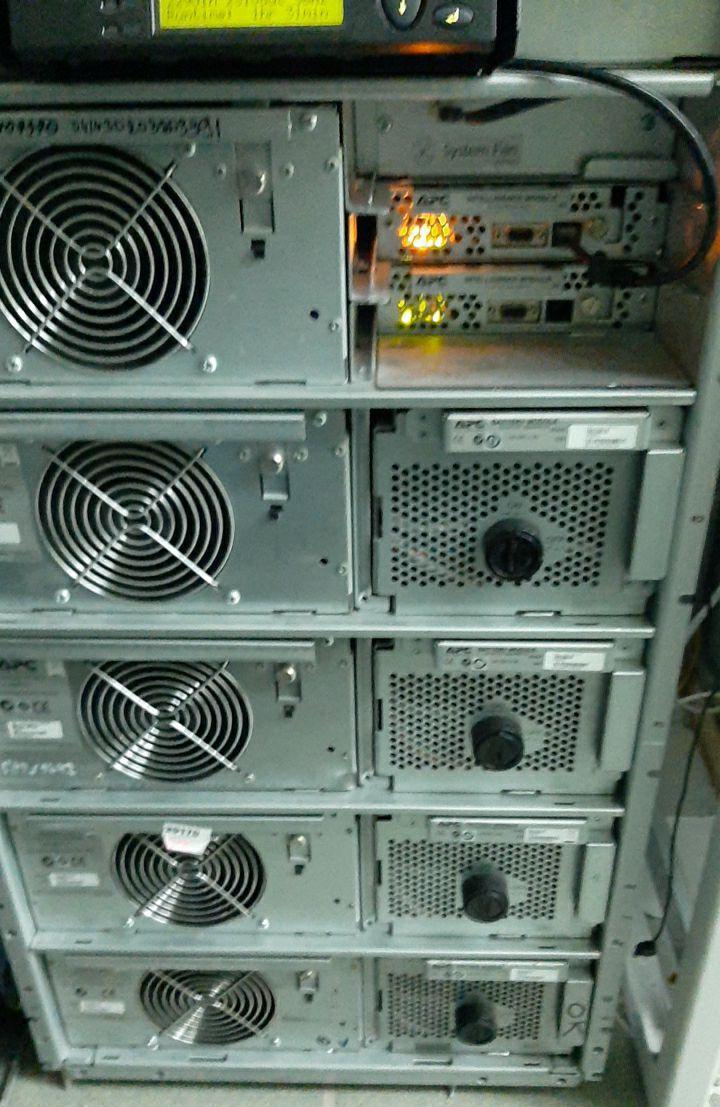

Основной модуль (блок управления с частью аккумуляторов)

APC Symmetra LX 12kVA

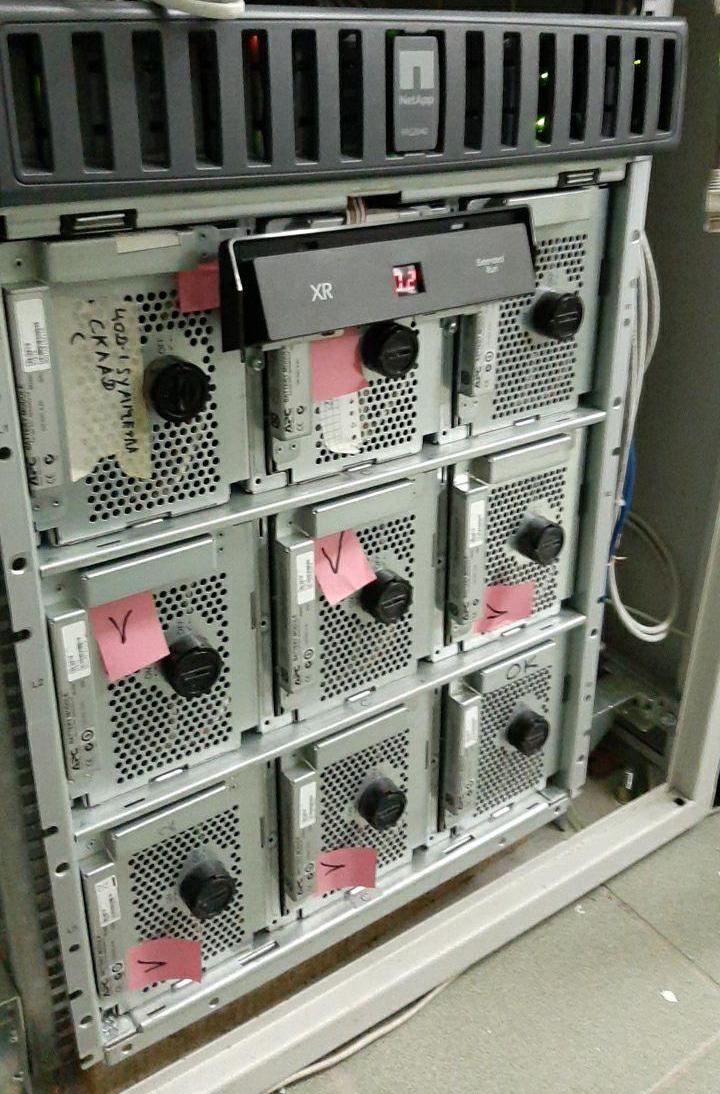

Дополнительный отдельный блок. Их может быть несколько и они подключены к "главному" блоку.

APC Symmetra LX 12kVA

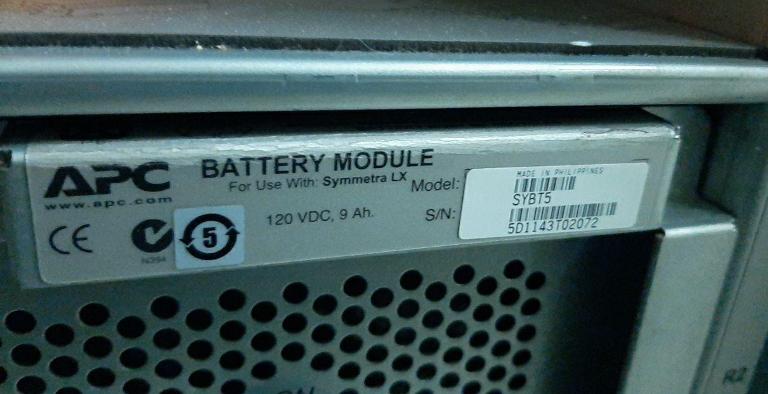

Маркировка модулей с установленными в них аккумуляторными батареями. Как видно из наклейки в них установлены аккумуляторы 9 Ач, а их количество можно определить по напряжению 120 V, то есть 10 аккумуляторов в каждом блоке!

APC Symmetra LX 12kVA



Буквально пару слов о схеме подключения аккумуляторов в компьютерных ИБП. Все аккумуляторы, подключаются по схеме последовательно! По крайней мере это правило действует именно для небольших компьютерных ИБП от 620 (где их 2) и до 2000 (где их 4).

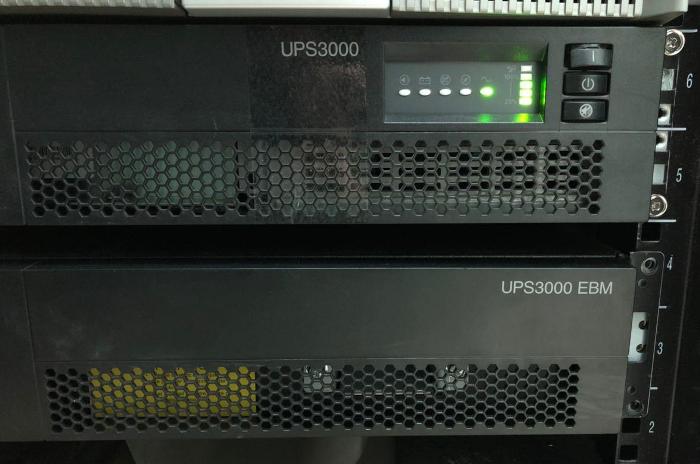

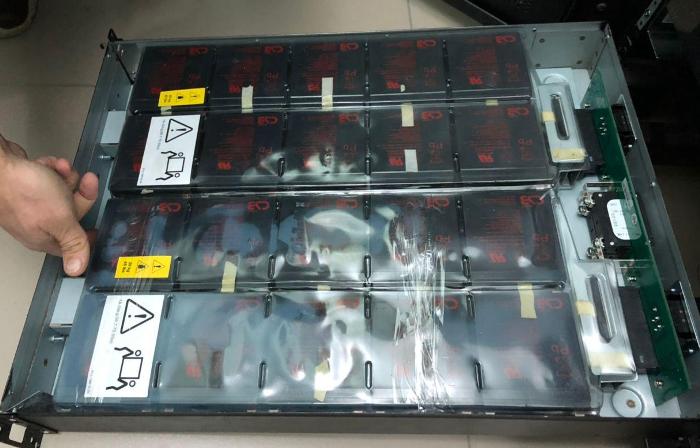

IBM UPS 3000 HV
