При строительстве зданий и сооружений применение типовых конструкций позволяет значительно уменьшить сроки монтажа, возведения объекта, уменьшить трудоемкость и в некоторых случаях еще и сэкономить. Так, плиты перекрытия уже давно зарекомендовали себя как незаменимый элемент при строительстве. В этой статье мы хотели привести сведения о целесообразности к применению плит для сооружения межэтажных перекрытий в жилых помещениях. Кроме того, в статье вы найдете информацию о размерах плит и их массе.
Применение плит перекрытия в жилых и не жилых помещения
Прежде всего, если вы будете использовать плиту для жилых помещений, стоит обратить внимание на пустотные плиты перекрытий. Такие плиты имеют одинаковую ровную поверхность с двух сторон, обеспечивают хорошую тепло и шумо- изоляцию, также относительно своего объема небольшой вес. Кроме того, их достоинствами является возможность перерубить их, то есть подогнать под размер. При чем такие плиты могут быть перерублены как по вдоль, так и поперек. Для нежилых помещений возможно применение шатровых плит, с усилением в виде отлива по периметру и ребристых, с отливами по сторонам. При их использовании будут видны опорные отливы. Такие плиты обладают худшей тепло и шумоизоляцией, но их основное достоинство в том, что они имеют длину до 15 метров, что может быть важно для нежилых сооружений. Также, такие плиты дешевле пустотных. Применение монолитных плит в качестве перекрытия не целесообразно, из-за высокой стоимости и низкому сопротивлению на изгиб, по сравнению со всеми выше перечисленными видами плит. Также монолитные плиты слишком тяжелые, по сравнению с другими видами плит.
Пустотные плиты перекрытия (классификация размеры, масса, несущая нагрузка)

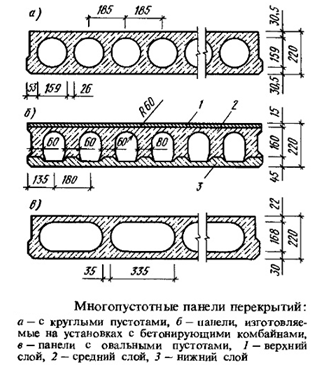

Пустотные плиты перекрытия классифицируется по форме пустот в их сечении. Пустоты в плитах бывают разной формы овальные и неправильной формы:
Толщина плит перекрытия всех марок равна 220 мм. Остальные размеры можно узнать из обозначения плиты. Например, ПК34-10 - это плита перекрытия длиной 3400 мм, шириной 990 мм, то есть 10 это 1000 мм, но с учетом допуска для укладки соседней плиты надо вычесть 10 мм. Это правило действуют для каждой из приведенных плит в таблице.
|
Марка плиты |
Объем, м3 |
Вес, т |
|
ПК21-12 |
0,550 |
0,73 |
|
ПК22-10 |
0,479 |
0,64 |
|
ПК24-12 |
0,628 |
0,843 |
|
ПК24-10 |
0,523 |
0,698 |
|
ПК26-15 |
0,858 |
1,24 |
|
ПК27-10 |
0,588 |
0,784 |
|
ПК27-12 |
0,707 |
0,949 |
|
ПК27-15 |
0,885 |
1,279 |
|
ПК28-10 |
0,610 |
0,814 |
|
ПК28-12 |
0,733 |
0,984 |
|
ПК28-15 |
0,918 |
1,326 |
|
ПК30-10 |
0,653 |
0,872 |
|
ПК30-12 |
0,780 |
1,047 |
|
ПК32-10 |
0,970 |
1,402 |
|
ПК32-12 |
0,697 |
0,903 |
|
ПК32-15 |
0,838 |
1,125 |
|
ПК33-10 |
1,049 |
1,516 |
|
ПК33-12 |
0,719 |
0,96 |
|
ПК33-15 |
0,864 |
1,293 |
|
ПК34-10 |
0,741 |
0,990 |
|
ПК34-12 |
0,890 |
1,195 |
|
ПК34-15 |
1,115 |
1,611 |
|
ПК35-10 |
0,762 |
1,017 |
|
ПК35-12 |
0,916 |
1,229 |
|
ПК35-15 |
1,147 |
1,657 |
|
ПК36-10 |
0,784 |
1,046 |
|
ПК36-12 |
0,942 |
1,265 |
|
ПК36-15 |
1,174 |
1,695 |
|
ПК37-15 |
1,212 |
1,75 |
|
ПК52-10 |
1,156 |
1,512 |
|
ПК52-12 |
1,361 |
1,827 |
|
ПК52-15 |
1,705 |
2,464 |
|
ПК60-10 |
1,320 |
1,762 |
|
ПК60-12 |
1,560 |
2,094 |
|
ПК60-15 |
1,950 |
2,817 |
|
ПК72-10 |
1,564 |
3,369 |
|
ПК72-12 |
1,88 |
4,05 |
|
ПК72-15 |
2,322 |
5,044 |
Нагрузка которую способны выдержать пустотные плиты перекрытия составляет до 800 кг на метр квадратный.
Шатровые, ребристые, монолитные плиты
Об остальных видах плит мы не будем рассказывать так подробно, как о пустотных. Скажем лишь, что они имеют возможные длины 5970 мм 11960 мм 17940 мм и ширину 2980 мм и 1480 мм. Они не столь интересны большинству, поскольку применяются в основном для не жилых помещений, о чем мы уже говорили ранее.
