При изготовлении практически любых радиоподелок применяются резисторы. Что это и как он работает думаю объяснять не надо, да и цель этой статьи заключается несколько в другом.
я бы хотел сосредоточиться на типоразмерах резисторов smd, а также кроме указания габаритов упомянуть о их обозначении, то есть о маркировке и о рассеиваемой мощности. Все это важные параметры, ведь как же узнать что скажем заказать для проекта, да к тому же еще и быть уверенным в том, что транзистор выдержит проходящий через него ток.
Что же, на этом вступление заканчивается и начинается материал по существу.
Сразу же обратимся к таблице, мне кажется это наиболее ценный материал.

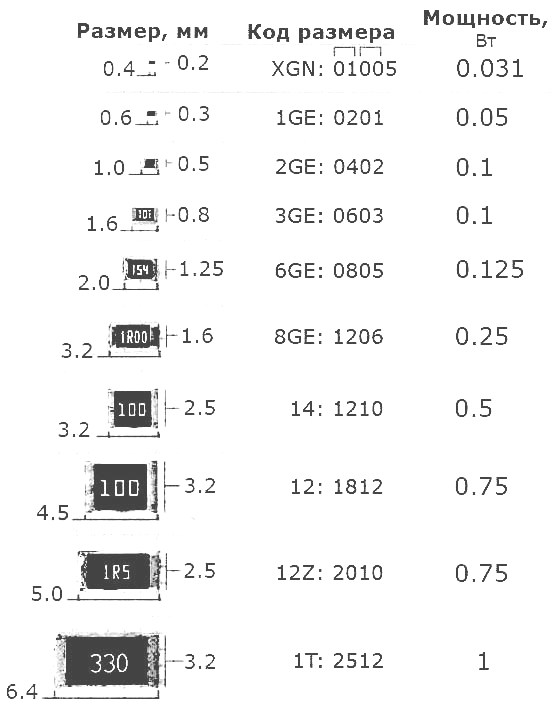

Корпуса SMD элементов по мощности
В самой правой колонке можно будет увидеть рассеиваемую номинальную мощность резистора, то есть ту мощность, с которой резистор может работать долго и без проблем.
Теперь о маркировке. С ней все несколько сложнее, так как не смотря на один и тот же вид и один и тот же резистор, маркировка может быть либо в дюймах, либо в миллиметрах. поэтому маркировку на рисунке можно считать не полноценной.
Обозначение smd резисторов по размеру
Существуют две системы маркировки или если хотите обозначения резисторов. Например, 0204 = 0,02 (длина) x 0,04 (длина) (все указано в дюймах). В другой системе – метрической (metric), обозначение уже в миллиметрах.
Например, 0510 = 0,5 (длина) x 1,0 (ширина) (в миллиметрах). И это будет тот же самый 0204 резистор, который был в дюймах. Дабы путать одну систему с другой, в технической документации для метрической системы часто дописывают букву М, но не факт, после числового кода (скажем, 0510М). В итоге получается так. Резистор 0510М это то же самое что и резистор 0204.
Теперь приведу весьма полезную справочную информацию.
Обозначение (длина, ширина, мощность) элемента (резистора).
|
В дюймах (inch) |
L, длина, length (дюймы) |
W, ширина, width (дюймы) |
Метрический (metric) |
L, длина в мм. |
W, ширина в мм. |
|
0050 |
0,008 |
0,004 |
0201М |
0,2 |
0,1 |
|
0075 |
0,012 |
0,006 |
03015М |
0,3 |
0,15 |
|
01005 |
0,016 |
0,008 |
0402М |
0,4 |
0,2 |
|
0201 (02016) |
0,02 |
0,01 |
0603М |
0,6 |
0,3 |
|
0202 |
0,02 |
0,02 |
0605М |
0,6 |
0,5 |
|
0204 |
0,02 |
0,04 |
0510M |
0,5 |
1,0 |
|
0303 |
0,03 |
0,03 |
0808M |
0,8 |
0,8 |
|
0306 |
0,03 |
0,06 |
0816М |
0,8 |
1,6 |
|
0402 |
0,04 |
0,02 |
1005М |
1,0 |
0,5 |
|
0404 |
0,04 |
0,04 |
1010М |
1,0 |
1,0 |
|
0406 |
0,04 |
0,06 |
1016M |
1,0 |
1,6 |
|
0408 |
0,04 |
0,08 |
1020М |
1.0 |
2,0 |
|
0502 |
0,05 |
0,02 |
1406M |
1,4 |
0,6 |
|
0504 |
0,05 |
0,04 |
1210M |
1,2 |
1,0 |
|
0505 |
0,05 |
0,05 |
– |
1,2 |
1,2 |
|
0508 |
0,05 |
0,08 |
1220М |
1,2 |
2,0 |
|
0510 |
0,05 |
0,1 |
– |
1,2 |
2,5 |
|
0603 |
0,06 |
0,03 |
1608М |
1,6 |
0,8 |
|
0606 |
0,06 |
0,06 |
1616М |
1,6 |
1,6 |
|
0612 |
0,06 |
0,12 |
1632М |
1,6 |
3,2 |
|
0616 |
0,06 |
0,16 |
1640М |
1,6 |
4,0 |
|
0805 |
0,08 |
0,05 |
2012М |
2,0 |
1,25 |
|
0808 |
0,08 |
0,08 |
2020М |
2,0 |
2,0 |
|
0815 |
0,08 |
0,15 |
2037М |
2,0 |
3,7 |
|
0830 |
0,08 |
0,30 |
2075М |
2,0 |
7,5 |
|
1005 |
0,1 |
0,05 |
2512M |
2,5 |
1,2 |
|
1008 |
0,1 |
0,08 |
2520М |
2,5 |
2,0 |
|
1010 |
0,1 |
0,1 |
2525М |
2,5 |
2,5 |
|
1020 |
0,1 |
0,2 |
2550M |
2,5 |
5,0 |
|
1206 |
0,12 |
0,06 |
3216М |
3,2 |
1,6 |
|
1210 |
0,12 |
0,1 |
3225М |
3,2 |
2,5 |
|
1218 |
0,12 |
0,18 |
3245М (3248M) |
3,2 |
4,5-4,8 |
|
1224 |
0,12 |
0,24 |
3250М |
3,2 |
5,0 |
|
1225 |
0,12 |
0,25 |
3264М |
3.2 |
6,4 |
|
1505 |
0,15 |
0,05 |
3812М |
3,8 |
1,2 |
|
1806 |
0,18 |
0,06 |
4516M |
4.5 |
1,6 |
|
1808 |
0,18 |
0,08 |
4520M |
4,5 |
2,0 |
|
1812 |
0,18 |
0,12 |
4532М |
4,5 |
3,2 |
|
1825 |
0,18 |
0,25 |
4564М |
4,5 |
6,4 |
|
2007 |
0,2 |
0,07 |
5320М |
5,3 |
2,0 |
|
2010 |
0,2 |
0,1 |
5025М |
5,0 |
2,5 |
|
2220 |
0,22 |
0,2 |
5750М (5650M) |
5,7-5,6 |
5,0 |
|
2225 |
0,22 |
0,25 |
5664М |
5,6 |
6,4 |
|
2512 |
0,25 |
0,12 |
6432М (6332M) |
6,4-6,3 |
3,2 |
|
3014 |
0,30 |
0,14 |
7836М |
7,8 |
3,6 |
|
3921 |
0,39 |
0,21 |
1052М |
10,0 |
5,2 |
|
4527 |
0,45 |
0,27 |
11070М (11470М) |
11,0-11,4 |
7,0 |
|
5931 |
0,59 |
0,31 |
1577М |
15,0 |
7,75 |
|
6927 |
0,69 |
0,27 |
17570M |
17,5 |
7,0 |
Здесь стоит сказать о следующем. Не смотря на то, что речь шла о резисторах, аналогия в корпусах проводится и с другими радиоэлементами. Такие обозначения размеров также используются и для керамических SMD-конденсаторов (2220, 2225, 1825, 0505, 0204 и др.), резисторных SMD-сборок, SMD-светодиодов.

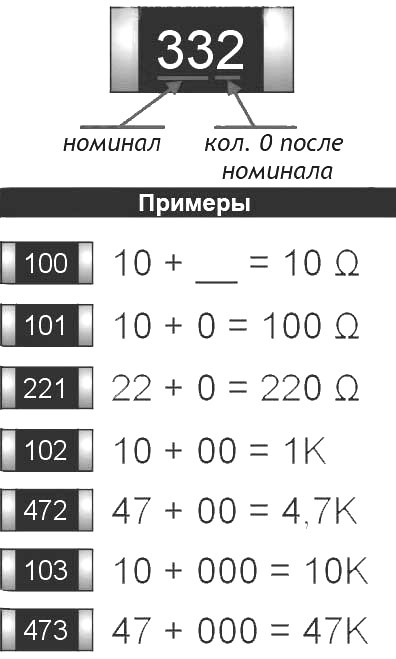

Обозначение smd резисторов по сопротивлению
