Применение в радиоаппаратуре электронного регулятор громкости может изменить характеристики и эксплуатационные ее свойства к лучшему. Так к достоинствам электронных регуляторов можно отнести отсутствие помех и шумов возникающих при регулировке (скрипы, щелчки). Электронный регулятор может комплектно использован в радиоаппаратуре с устройствами дистанционного управления. Вместо кнопок регулировки, возможно установить реле, управляемые посредством ик - излучения или радиосигналом.

Характеристики стереорегулятора громкости на микросхеме КА2250

Диапазон пропускаемых частот 20-20000 Гц;
Напряжение питания от 6 до 16 вольт;
Максимальное входное напряжение не более 2,5 в;
Регулировка громкости от 0 до 64 дБ;
Шаг регулировки 2 дБ.

Принципиальная схема и плата для монтажа электронного регулятора громкости

 Далее приведена схема и ее описание для сборки стереофонического электронного регулятора громкости. Стеререгулятор собран на базе микросхемы КА2250, управляется двумя кнопками без фиксации. К регулятору можно подключить стрелочный индикатор через резистор R7 (смотрите электрическую схему). Выключателем ВК1 через резистор R5 индикатор может быть заблокирован, отключен. Провода подающие звуковую частоту и снимающие ее с регулятора громкости, должны быть экранированы. Регулятор громкости при условии правильной сборки и использования исправных радиодеталей в настройке не нуждается.

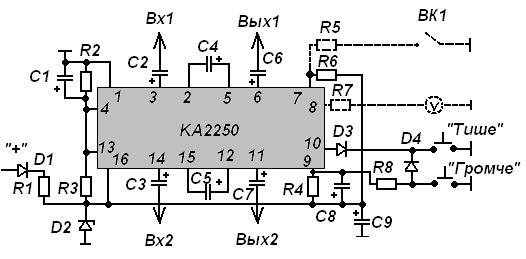

Рис. 1 Принципиальная электрическая схема регулятора громкости на микросхеме КА2250 (Toshiba)



Электронный стереорегулятор громкости на микросхеме КА2250

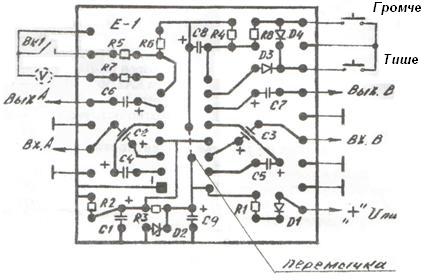

Рис.2 Размещение радиоэлементов на монтажной плате электронного стереорегулятора громкости

Электронный стереорегулятор громкости на микросхеме КА2250

Рис. 3 Внешний вид платы (размер 40 мм ширина * 38 мм высота)

Радиоэлементы применяемые для сборки электронного стереорегулятора громкости на базе микросхемы КА2250

Резисторы:

R1 - 51 ом - 1 шт.;
R2 - 22 к - 1 шт.;
R3 - 22 к - 1 шт.;
R4 - 100 к - 1 шт.;
R5 - 1 к - 1 шт.;
R6 - 51 к - 1 шт.;
R7 - 1 к - 1 шт.;
R8 - 33 к - 1 шт.
Мощность резисторов - 0,25 Вт

Конденсаторы:

С1 - 22 мкФ/16 вольт  - 1 шт.;
С2 - С8  - 4,7 мкФ/16 вольт - 7 шт.;
С9 - 47 мкФ/16 вольт - 1 шт.

Другие радиоэлементы используемые в схеме:

Диод D1, D3, D4 - RL522  - 3 шт.;
Стабилитрон D2 - Д814Д  - 1 шт.;
Микросхема КА 2250

Электронный регулятор может быть успешно использован с усилителем НЧ, описанным в статье "Усилитель на микросхеме TDA 1554q, 1555q, 1558q"
