Всю нашу жизнь мы отсчитываем промежутки времени, что друг за другом определяют определенные события нашей жизни. В целом без отсчета времени в нашей жизни не обойтись. Ведь именно по часам и минутам мы распределяем свой распорядок дня, а эти дни складываются в недели, месяцы и годы. Можно сказать, что без времени мы бы потеряли какой-то определенный смысл в наших действиях, а еще точнее, в нашу жизнь однозначно бы ворвался хаос. Я уж даже не буду рассказывать про деловых людей, кто каждый день ходит на совещание по часам...
  Однако в сегодняшней статье вовсе не о фантастических реалиях возможного отключения всех часов в мире, даже не о гипотетически невероятном, а все же о реально доступном! Ведь если нам надо, если то к чему мы привыкли так необходимо, так зачем же отрешаться от удобного!? Собственно речь пойдет как раз о таймере, который тоже в некотором роде участвует в распределении нашего времени. С помощью самодельного таймера не всегда удобно измерять время, ведь сегодня они доступны даже первоклашке! Прогресс шагнул так далеко, что многофункциональные часы можно купить в Китае за пару баксов. Однако это не всегда панацея.
 Скажем если необходимо запускать или отключать какое-то электронное устройство, то лучше всего это реализовать на электронном таймере. Именно он возьмет на себя обязанности по включению и выключению устройства, путем автоматической электронной коммутации управления устройствами. Именно о таком таймере на микросхеме NE 555 я и расскажу.

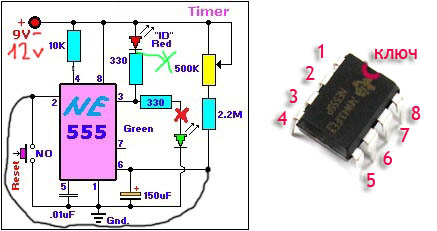

Схема таймера на микросхеме NE555

 Взгляните на рисунок. Как это может показаться банально, но микросхема NE555 именно в этой схеме работает в своем штатном режиме, то есть по прямому назначению. Хотя на самом деле может быть применяться как мультивибратор, как преобразователь аналогового сигнала в цифровой, как микросхема обеспечивающая питание нагрузки от датчика света, как генератор частоты, как модулятор для ШИМ. В общем чего только с ним не придумали за время его существования, которое уже перевалило за 45 лет. Ведь вышла микросхема впервые в далеком 1971...

Теперь все же давайте кратко еще раз пробежимся по подключению микросхемы и принципу работы схемы.

 После нажатия на кнопку "reset" мы обнуляем потенциал на входе микросхемы, так как по сути заземляем вход. При этом конденсатор на 150 мКФ оказывается разряжен.  Теперь в зависимости от емкости подключенной к ножке 6,7 и земле (150 мКФ), будет зависеть период задержки-выдержки таймера. Заметьте, что здесь также подключен и ряд резисторов 500 кОм и 2.2 мОм, то есть эти резисторы тоже участвуют в формировании задержки-выдержки.

Регулировать задержку можно с помощью переменного резистора 2.2 М (на схеме он постоянный, его можно заменить само собой на переменный). Также время можно менять путем замены конденсатора 150 мкФ.

Так при сопротивлении цепочки резисторов около 1 мОм, задержка будет около 5 мин. Соответственно если выкрутить резистор на максимум и сделать так, чтобы конденсатор заряжался максимально медленно, то можно достичь задержки в 10 минут. Здесь надо сказать, что при начале отсчета таймера загорается зеленый светодиод, когда же срабатывает таймер, то на выводе появляется минусовой потенциал и из-за этого зеленый светодиод гаснет, а загорается красный. То есть в зависимости от того, что вам надо, таймер на включение или выключение, вы можете воспользоваться соответствующим подключением, к красному или зеленому светодиоду. Схема простая и при правильном соединении всех элементов в настройке не нуждается.

P/S Когда я нашел в интернете эту схему, то в ней было еще соединение между выводом 2 и 4, но при таком подключении схема не работала!!! Может это косяк конкретного экземпляра, может что-то не так во мне или луне на небе в ту ночь, но потом 4 разорвал, 2 вывод подключил к 6 контакту, такое заключение было сделано исходя из других аналогичных схем в интернете и все работало!!!

 В случае необходимости управления таймером силовой нагрузкой, можно использовать сигнал после резистора в 330 Ом. Эта о точка показана красным и зеленым крестиком. Используем обычный транзистор, скажем КТ815 и реле. Реле можно применить на 12 вольт. Пример такой реализации управления силовым питанием приведен в статье датчик свет, сморите ссылку выше. В этом случае можно будет выключать-включать мощную нагрузку.

Datasheet ( Даташит) на таймер NE555

 В общем если вы хотите, то можете взглянуть на номинальные параметры и внутреннее устройства таймера, хотя бы в виде принципиальной схемы работы по блокам. Кстати даже в этом даташите будет приведена и схема подключения. Даташит от компании ST, это компания с именем, а значит думается о том, что характеристики здесь могут быть завышены. Если вы возьмете китайский аналог, то вполне возможно параметры будут несколько отличаться. Обратите внимание, что это микросхема может быть с индексом SA555 или SE555.

Подводя итог о таймере на микросхеме NE555

 Приведенная здесь схема хотя и работает от 9 вольт, но вполне допускает питание и на 12 вольт. Это значит, что такую схему можно использовать не только для домашних проектов, но и для машины, когда схему напрямую можно будет подключить к бортовой сети автомобиля. Хотя для верности лучше поставить LM 7508 или КРЕНку на 5-9 вольт.
 В этом случае такой таймер может быть применен для задержки включения камеры или ее выключения. Возможно применить таймер для "ленивых" указателей поворотов, для обогрева заднего стекла и т.д. Вариантов действительно много.

Остается лишь резюмировать, что время аналоговой техники все же проходит, ведь в данной таймере применены дорогостоящие конденсаторы, особенно это актуально для таймера со значительной задержкой, когда емкости будут большие. Это и деньги и габариты в устройстве таймера. Поэтому если вопрос будет стоять остро об объемах производства, о стабильности работы, то здесь, пожалуй, выиграет даже самый простой микроконтроллер.

Единственное препятствие, так это то, что микроконтроллеры все же надо уметь программировать и применять познание не только электрической части, соединений но и языков, способов программирования, это тоже чье то время, удобство и в конечном счете деньги.

Видео о работе таймера на микросхеме NE555

Для тех кто не любит читать, далее есть маленькое видео.
