Каждый из нас держал в руках весьма удивительную батарейку фирмы Duracell, которая имеет встроенный индикатор оставшейся емкости, то есть показывает сколько "заряда" осталось в батарейке. Если более народным языком. Такая опция именуется как POWERCHECK. Именно о том, как же работает это все я и расскажу сейчас и здесь.

 На самом деле технология проста, что не могло и быть по другому! Ведь этот индикатор должен по своей стоимости теряться в цене батарейки.  Итак, есть пленочный резистор переменной ширины, который покрыт двумя слоями краски.

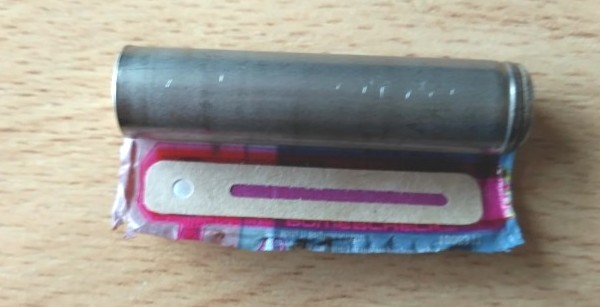

Первый слой краски – это разноцветные полоски, от красного до светло-зеленого, сама подложка. А второй слой представляет собой термокраску, которая становится прозрачной при нагреве. Для того, чтобы максимально снизить теплоемкость конструкции между полимерной пленкой и металлическим корпусом батареи проложен тонкий слой бумаги.

Вот такая простая конструкция, а работает она следующим образом:

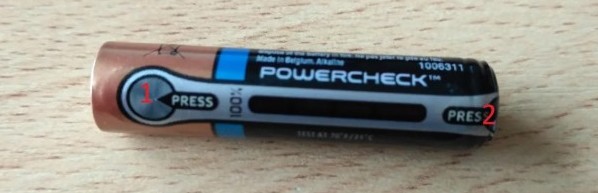

Зажимая контакты 1 и 2, мы деформируем полимерную пленку, и она касается плюса и минуса батареи, тем самым создается замкнутая цепь, по которой начинает протекать электрический ток.

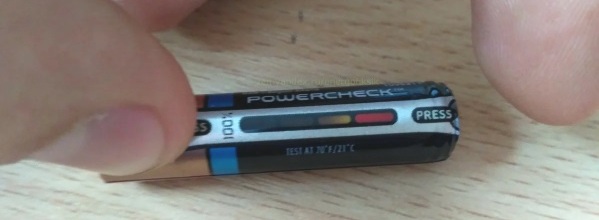

А так как пленка резистора имеет различное сечение, за счет изменения ширины, то и нагревается она не равномерно. В том месте где ее толщина минимальна, нагрев происходит быстрее. В результате этого термокраска становится прозрачной и мы с вами видим первый цвет – красный.

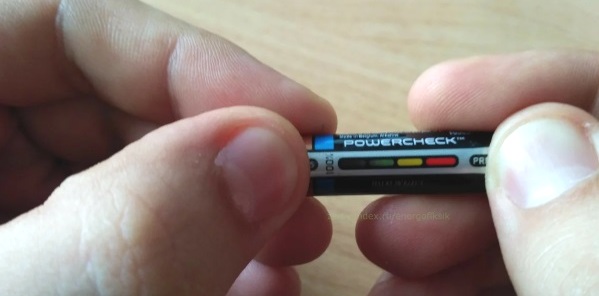

В итоге, когда заряд батареи близок к 100%, то силы тока достаточно дабы полностью разогреть термокраску по всей длине. Соответственно показать всю цветную полоску.

Как только сила тока падает, то полоска в самом широком месте прогревается недостаточно. Самом собой термокраска в этом месте не прозрачная и цветную подложку не видно. А вот мы видим, что батарея частично разряжена.

И как только при нажатии и удержании полоски вы не увидите даже красного цвета, это означает что батарейка полностью разряжена. Тока нет, - батарейка в утиль.

Как вы уже поняли из принципа работы, данный индикатор вполне может быть применен к абсолютно любой батарейке, главный минус, придется снять защитную пленку для того, чтобы измерить остаточный заряд.

Так же не следует упускать из вида тот факт, что частое использование такого индикатора расходует заряд батарейки. Чем чаще будете узнавать какой заряд остался в батарейке, тем чаще будете покупать новые батарейки.
