Циркуляционный насосОдним из важнейших элементов систем водоснабжения и отопления являются насосы. Без них, функционирование этих систем, практически, невозможно. Таковы законы физики, и без принудительного усилия, доставить воду из точки А в точку Б – невозможно. Поэтому основная задача насосов, обеспечение циркуляции воды в системах водоснабжения и отопления. Кстати, отсюда и идет их название.

Циркуляционные насосы подразделяются на два вида. Деление основывается на расположении ротора, относительно перекачиваемой жидкости. Он или находится в самой жидкости, и тогда насосы называют, насосами с «мокрым» ротором, или изолирован от жидкости, тогда он называется насосом с «сухим» ротором.

Циркуляционные насосы с «мокрым» ротором

В этом типе насоса, ротор находится в перекачиваемой жидкости. Ротор не имеет обмоток, и находится в стакане из нержавейки. За стенками стакана расположены обмотки статора. То есть электрическая часть изолирована от среды, как это и положено. Перекачиваемая жидкость в таких насосах омывает ротор, его подшипники и выступает в качестве смазочного материала для всех подвижных частей насоса,  а также выполняет функции частичного охлаждения. При пуске насоса, воздух из камеры ротора удаляется тягой перекачиваемого потока по отверстию в вале ротора. Безвоздушное обмывание деталей обеспечивает надежную смазку и теплопередачу для циркуляционного насоса такого типа.

Циркуляционные насосы с «мокрым» ротором

 Этот тип насосов был изобретен в середине прошлого века, и тогда же, получил большое распространение. Достоинствами этого типа насосов была простота конструкции, минимальное техническое обслуживание, и бесшумность работы. Также, к недостатком этого вида насосов, относиться невысокий КПД, порядка, 40%. Низкая производительность обусловлена пассивным (без электрических обмоток) ротором, поэтому они применяются, в основном, в небольших водопроводных и обогревательных системах. Это могут быть коттеджи, загородные дома, дома с небольшим количеством квартир, незначительной площадью. Кроме того, насосы этого типа требовательны к чистоте переносимого теплоносителя или воды. Поэтому в системах с данными насосами, необходимо наличие качественных входных фильтров.    В противном случае от грязи ротор может заклинить в стакане и насос не будет перекачивать среду.

Циркуляционные насосы с «сухим» ротором

Насосы этого типа более мощные по производительности и давлению, и КПД у них составляет уже 70%, поэтому данные насосы используются уже в крупных системах, и на производстве. Ротор, данного типа насосов, изолирован от воды и теплоносителя системой прокладок и сальников.  Фактически такие насосы представляют из себя сам насос и электродвигатель соединенные компенсационной муфтой.

Насосы с «сухим» ротором имеют несколько подтипов.

«Консольные» циркуляционные насосы.

«Консольные» циркуляционные насосы.

Это мощные насосы, в котором рабочее центробежное колесо, связано с двигателем с помощью упругой муфты. Обе части механизма устанавливаются на единой станине, чтобы добиться идеально параллельного расположения. Данный насос может перекачивать как чистую воду, так и слабозагрязненную. Используется в муниципальном водоснабжении, ирригации, в промышленном секторе.

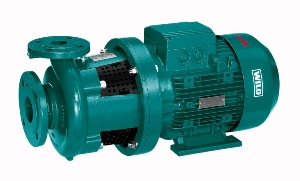

«Моноблочные» циркуляционные насосы.

«Моноблочные» циркуляционные насосы.

Данная разновидность насосов относится к низконапорным насосам. Используется стандартный электромотор с воздушным охлаждением с постоянной частотой вращения. Рабочая часть и электродвигатель выполнены в едином блоке, поэтому и получили такое название. В данном насосе, жидкость поступает в осевом направлении, а в выпуск происходит в радиальном направлении. Достаточно простой для обслуживания и ремонта.

«In-line» циркуляционные насосы.

«In-line» циркуляционные насосы

Особенностью этих насосов является линейное расположение входного и выходного патрубков, поэтому они располагаются, обычно, непосредственно на трубопроводе. Насос закрепляется на кронштейне или на фундаменте. Кроме того, в конструкции данного типа насосов, для отделения рабочей части от двигателя, применена система колец из нержавейки или керамики, прижимаемой пружинами. Таким образом, амортизационный износ колец компенсируется распрямлением пружин и самоподгонкой колец.

Параметры циркуляционных насосов

Одним из важнейших параметров насоса является напор, создаваемый этим насосом. Напор это избыточное давление, которое создает насос, для циркуляции теплоносителя в системе отопления. Поскольку система отопления обладает гидравлическим сопротивлением, то напор, создаваемый насосом, должен быть, больше сопротивления, которым обладает система отопления. Сопротивление создают трубопроводы, фитинги, радиаторы, и другие элементы системы отопления. Если напор насоса будет меньше гидравлического сопротивления, то, сами понимаете, никакой циркуляции воды в системе происходить не будет. В этом случае, необходимо будет заменить насос на другой, с более высокими показателями.

В теоретическом плане, напор – есть удельная механическая работа, передаваемая насосом перекачиваемой жидкости:

H=E/G (м)
E = механическая работа (Н•м)
G = вес перекачиваемой жидкости (Н)

Вторая важная характеристика насоса – производительность насоса, или количество воды, перекачиваемой насосом за единицу времени. Обозначается буквой Q, и измеряется или в литрах в секунду, или в кубометрах за час. Подача для идеального насоса высчитывается по формуле:

Qи=q0 * n * k
где Qи — идеальная подача насоса,
q0 — рабочий объём насоса;
n — количество циклов работы насоса за единицу времени (например, частота вращения вала);
k — кратность работы насоса, то есть количество циклов нагнетания и всасывания за один цикл работы.

Для подсчета реального объема подачи насоса в формулу добавляется КПД насоса и уровень утечек:
Qр = Qи - qу = q0 * n * k * η0
где η0 — объёмный КПД насоса;
qу — утечки рабочей жидкости за единицу времени.

Мы не будем вам приводить конкретные примеры расчетов для выбора насоса, они довольно абстракты, и мы не хотим ввести вас в заблуждение, если мы допустим ошибку. Это должен сделать опытный эксплуатационник, зная все необходимые параметры вашей теплосети.

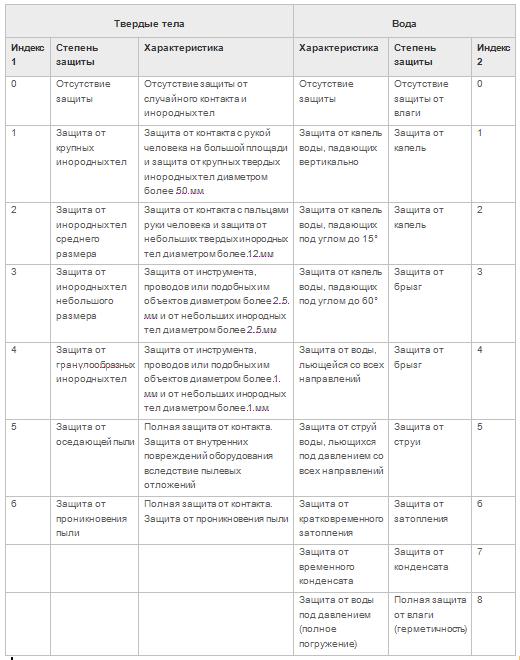

 Но вот кое-что полезное мы вам сообщим. К примеру, таблицу соответствия индексов IP. Знать это вам будет очень полезно.

Циркуляционный насос

Вероятно, при выборе насоса, вам будет небезынтересно узнать, что означает класс защиты - IP, который указывает производитель в параметрах своего насоса. Эта таблица вам поможет. Степень защиты IP XX - первая цифра - это индекс 1 (защита электрооборудования от твердых тел), вторая – индекс 2 (защита электрооборудования от воды). Теперь в зависимости от помещения где будет устанавливаться насос, вы можете подобрать себе соответствующий уровень защиты, исполнение насоса.
 Далее на что также стоит обратить внимание, так это на системы защиты. Современные модели циркуляционных насосов оборудованы целым комплексом систем защиты, как самого насоса, так и отдельных узлов. К примеру:
- насосы работают в системах с термостатическими клапанами
- насосы оборудованы защитой от наличия воздуха в самом насосе
- оборудованы системой защиты от перегрузок
- насосы могут работать с разными скоростями
- оборудованы термодатчиками от перегрева двигателя
- оборудованы системой деаэрации
- применение валов с системой антиблокировки…
И, в общем, еще очень и очень много разного, для обеспечения безопасности и создания комфортных условий для эксплуатации систем отопления.
 И в заключении. Проведенное исследование в Европе, показало, что, практически 70% домов оборудованы насосами избыточной мощности. Они не используются даже наполовину. Поэтому, производители рекомендуют грамотно оценивать потребности в тепле, и устанавливать котлы и насосы  в соответствии с вашими потребностями, плюс, конечно, какой-то запас на предвиденные обстоятельства. Поэтому, всеми работами и расчетами должны заниматься профессионалы. Конечно, найти грамотных специалистов в любой сфере, достаточно сложно, но все это окупиться сторицей.
