Сдвижные двери   Ни один дом не обходится без дверей. И их в доме достаточно много, начиная от входной двери, и заканчивая дверью в подвал или гараж. Но, поскольку существует большое количество типов дверей, то встает вопрос выбора типа двери для прохода в то, или иное помещение. При этом необходимо учитывать дизайн и интерьер помещения, в котором будет находиться дверь. К примеру, тип и дизайн двери ведущей в гостиную будет явно отличаться от двери, ведущей в тот же гараж. Обо всех типах дверей мы рассказывать не будем, а остановимся только на сдвижных дверях. И вопрос  дизайна сдвижных дверей, мы также отложим на потом.

Основное достоинство этого типа дверей, чем они и привлекательны, это экономия жилой площади квартиры или дома. Традиционные распашные двери для своего открытия\закрытия, требуют, порядка, 1 кв.метра площади. А если их несколько, и квартира не слишком большая, то для распашных дверей уходит достаточно большая площадь, которую можно использовать более рационально. Да, и в больших квартирах и домах, вопрос рационального использования жилой площади тоже не последний.

Принцип конструкции раздвижной двери

 Но прежде, чем рассказать вам о монтаже раздвижной дверьми своими руками мы хотели рассказать о принципе реализации конструкции такой двери. Да, многие скажут что он понятен, но тем не менее…  Фактически навесные раздвижные двери крепятся на верхнюю направляющую, на которой и висят. Внизу дверь также установлена в направляющей, но она лишь ограничивает передвижение двери в горизонтальном направлении, и не воспринимает вертикальных нагрузок.
 Так направляющие могут быть как специализированные, так и использоваться от шкафа купе.  Также мы хотели сказать о том, что раздвижной дверью может стать любая дверь (полотно двери) которая приглянется вам в магазине, достаточно лишь применить к ней те самые направляющие, о которых мы уже упоминали.  Ну и напоследок, о конструкции двери стоит сказать, что раздвижная дверь может быть с фальш стеной, когда в ней имеется пустая полость (как в случае описанном нами далее), куда будет заходить дверь. Также имеет место существовать и вариант когда дверь просто сдвигается вдоль стены, при этом остается на виду.Ъ
 Сдвижные двери могут состоять, как из одного полотна, полностью закрывая проём, так и из двух полотен, каждая из которых, закрывает только часть дверного проема.

Сдвижные двери могут состоять, как из одного полотна, полностью закрывая проём, …сдвижная дверь из двух полотен

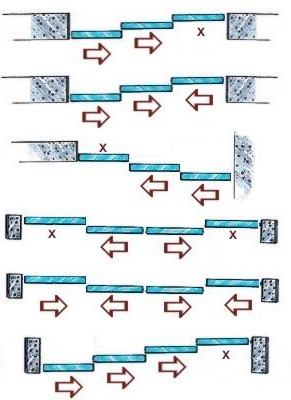

Есть сдвижные двери и с большим количеством полотен.

Есть сдвижные двери и с большим количеством полотен

 По способу монтажа, как мы уже говорили, сдвижные двери можно разделить на те, что убираются внутрь стены, и те, которые сдвигаются вдоль стены. Конечно, первый вариант более сложный и затратный. В этом случае приходиться делать нишу в уже готовой стене, что не всегда возможно, поскольку там уже могут быть проложены различные коммуникации, или заранее, продумав этот вопрос, на этапе строительстве изготовить нишу.
 Хотя этот вариант монтажа и более сложен, тем не менее, у него есть определенные достоинства. Такая дверь позволяет осуществить хорошую звукоизоляцию одного помещения от другого.
 При втором варианте монтажа (дверь внахлест), всегда остается небольшая щель, через которую в другую комнату будут поступать свет, запахи, звуки, да и  сквозняки будут частыми гостями.

Варианты установки сдвижной двери (с нишей в стене)

Установка сдвижной двери заключается в установке направляющих, по которым двигается полотно двери, и отделке проема.

Варианты установки сдвижной двери

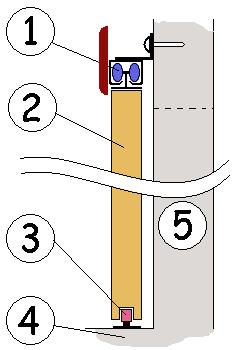

На рисунке представлена схема установки сдвижной двери (вид сбоку).

1.Ролики и направляющая, прикрепленная к стене.
2.Дверное полотно.
3.Опорный ролик.
4.Пол.
5.Стена.

В верхней части дверного проема устанавливается направляющая с роликами. Направляющая надежно крепится к стене. В нижней части дверного полотна, вырезан паз с П-образной направляющей, для опорного ролика. Сам ролик крепится к полу. Ручки на двери или врезаются в полотно двери, чтобы не выступали, или, если устанавливаются выступающие ручки, то стопор должен устанавливаться таким образом, чтобы ручки не бились о стены.

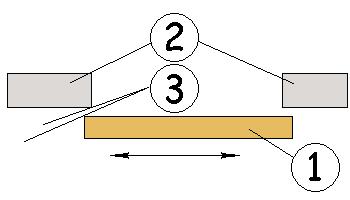

 На рисунке ниже представлен самый простой вариант установки сдвижной двери (вид сверху).

Варианты установки сдвижной двери

1.Дверное полотно. Стрелка указано направление движения двери.
2.Дверной проем.
3.Просвет, образуемый между полотном двери и стеной.

В этом варианте дверь просто перекрывает дверной проем, и фиксируется в крайних положениях фиксаторами. Ее нельзя закрыть на ключ. Полностью избавиться от просвета у дверей, двигающихся вдоль стены, невозможно, даже если полотно двери больше проема на 5-7 см, поскольку дверь всегда располагается на небольшом расстоянии от стены.

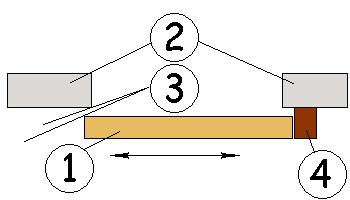

 Следующий вариант монтажа двери, предполагает установку притвора (4, остальные обозначения аналогичны предыдущему варианту). В этом случае дверь уже можно оборудовать замком, закрываемым на ключ.

Варианты установки сдвижной двери

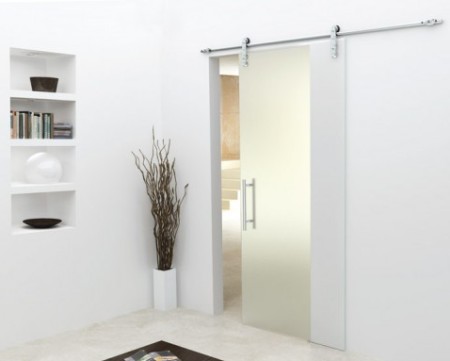

Отделка проема, в большинстве случаев, заключается в закрытии направляющих и роликов декоративными планками. Но современные дизайнеры, особенно работающие в стиле hi-tech или минимализм, не стесняются выставлять их напоказ, как это показано на фотографии.

Варианты установки сдвижной двери

И заключение, приведем вариант установки сдвижной двери.

Установка сдвижной двери с подготовленной полостью (в ванную)

 Как уже упоминалось выше, лучше всего производить монтаж сдвижной двери в период строительства дома или квартиры. Это наименее затратный и безболезненный способ установки двери. В нашем примере будет использована установка сдвижной двери уходящей в стену с использованием кассеты. Кассета – это алюминиевый каркас, в который будет входить дверь.

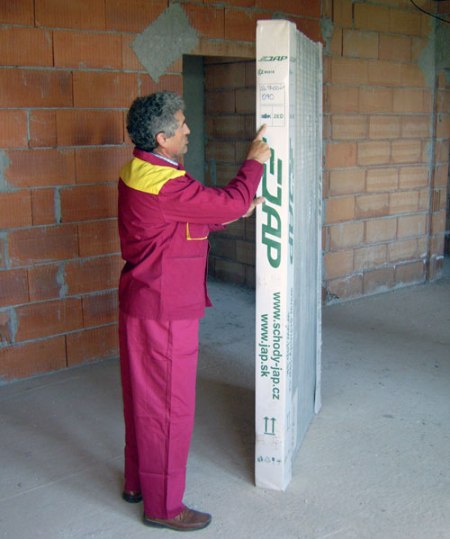

Первый шаг – это покупка кассеты необходимого размера.

Варианты установки сдвижной двери

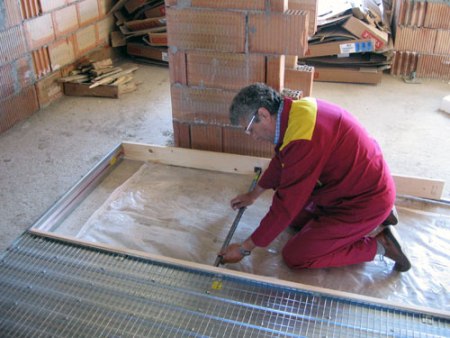

Затем производиться сборка кассеты дверей.

Варианты установки сдвижной двери

Варианты установки сдвижной двери

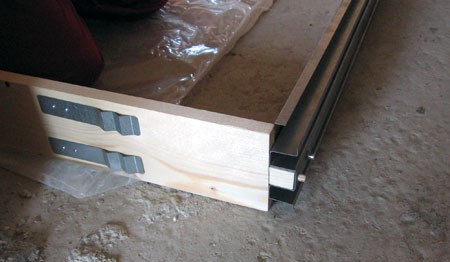

К кассете присоединяется коробка двери и устанавливаются распорки.

Варианты установки сдвижной двери

Распорки устанавливаются временно, для жесткости конструкции.

Варианты установки сдвижной двери

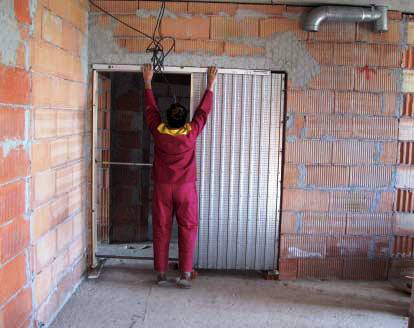

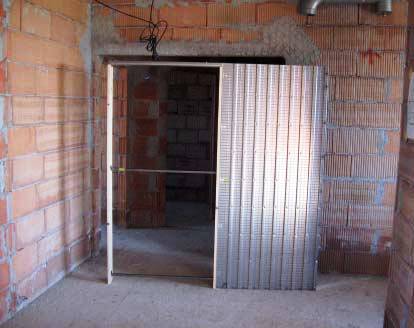

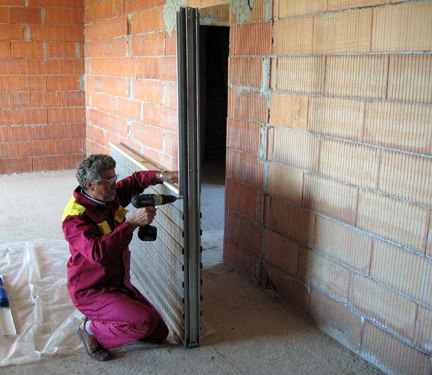

Собранная кассета устанавливается в проем

Варианты установки сдвижной двери

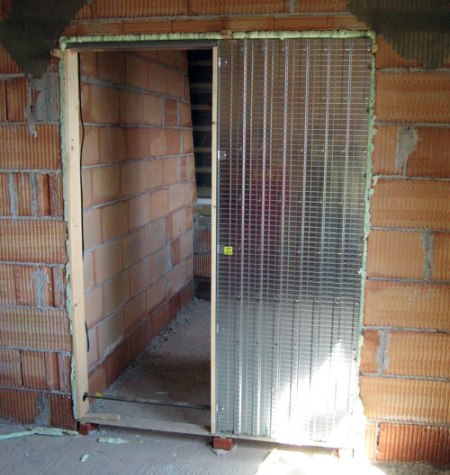

проверяют с помощью уровня горизонтальную и вертикальную установку двери в проеме. Щели заливаются пеной.

Варианты установки сдвижной двери

Дожидаются застывания пены, снимают растяжку, затем устанавливается дверь. Производится отделка помещения.

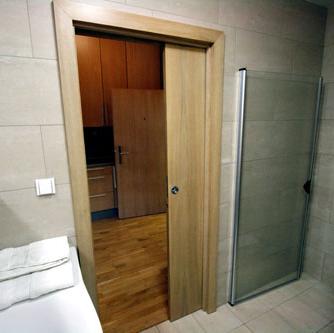

сдвижная дверь в нише стены

Как видим, сдвижные двери – это красивый, удобный, компактный вариант двери в квартире или доме.

Установка раздвижной дверей своими руками с "накладной" полостью

 Мы расскажем еще об одном вари нате установке одностворчатой сдвижной двери взамен существующей распашной. Главное понять принцип, а двухстворчатую дверь вы сможете установить и сами. основное ее отличие от предыдущего варианта, это то, что дверь может быть доработа уже после капитального строительства, то есть вам не надо проектировать наличие раздвижной двери на стадии монтажа стен, так как полость для нее будет накладной, поверх стены.

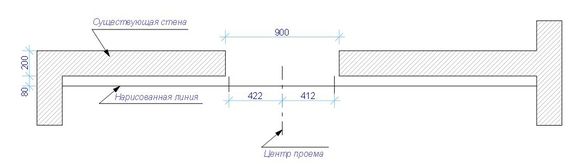

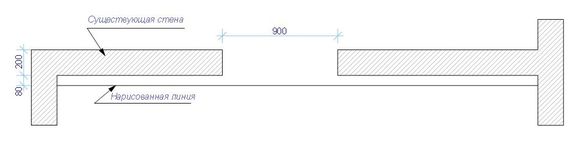

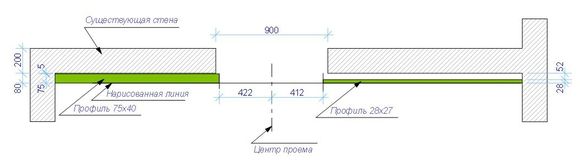

 От существующей стены откладываем 8 см и чертим линию на полу.  Это линия крепления профиля. Дверь у нас одностворчатая шириной 80 см, а проем шириной 90 см. От середины проема отмеряем 422 мм и 412 мм и делаем отметки.

Установка раздвижной дверей своими руками с

Установка раздвижной дверей своими руками с

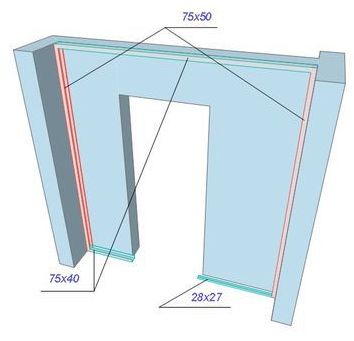

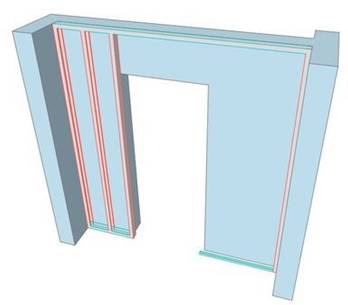

Делаем каркас. С левой стороны используем профиль 75х40 мм, с правой – 27х28 мм. То есть слева, у нас будет сплошная стена, а вот справа фальш стена, то есть с полостью, поверх уже установленной капитальной.

Установка раздвижной дверей своими руками с

По стенам крепится профиль 75х50 мм, по потолку – 75х40 мм.  Монтируем каркас из профиля 75х50 с шагом 600 мм.

Установка раздвижной дверей своими руками с

Установка раздвижной дверей своими руками с

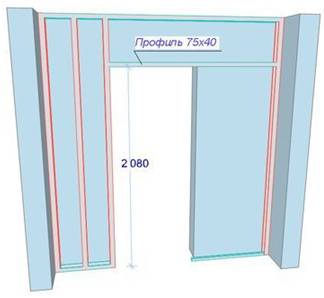

От чистового пола отмеряем 207 см, если пол черновой – то добавляем толщину чистового пола. У нас пол черновой. Отмечаем от чернового пола 208 см и устанавливаем профиль 75х40 мм.

Установка раздвижной дверей своими руками с

Внутрь профиля заранее вставляет деревянный брусок. К этому бруску будет крепиться верхняя направляющая. Также брусок сделает профиль более жестким.

Установка раздвижной дверей своими руками с

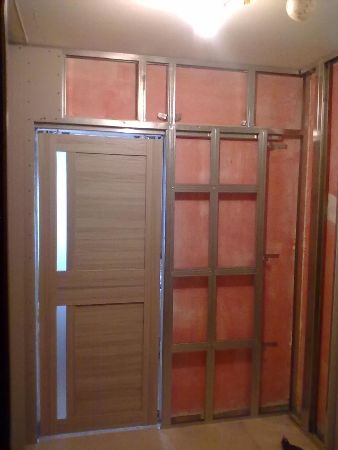

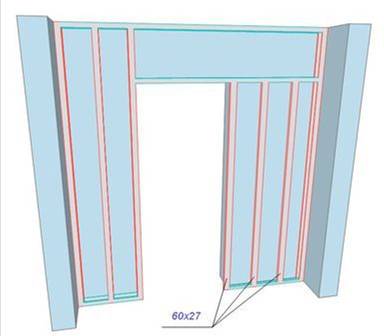

Справа устанавливаем стойки с шагом 40 см из профиля 60х27 мм с проложенными внутри деревянными брусьями. Скрепляются саморезами.

Установка раздвижной дверей своими руками с

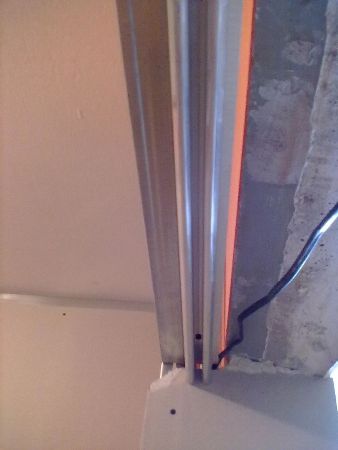

Затем отрезаем направляющую рейку длиной 1,7 м, сверлим отверстия диаметром 4 мм и саморезами крепим к профилю между капитальной стеной и смонтированными стойками 60х27 мм.

Установка раздвижной дверей своими руками с

Сверху, к торцу двери прикручиваем крепежные скобы. Нижний торец фрезеруем под направляющий ролик. Фрезеровать начинаем, отступив от края на 10 см и до конца двери.

Установка раздвижной дверей своими руками с  Установка раздвижной дверей своими руками с

В направляющую вставляем каретки и навешиваем дверь.

Установка раздвижной дверей своими руками с

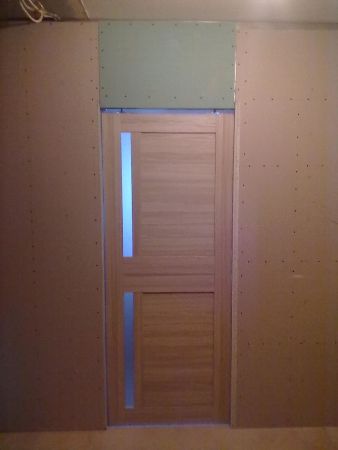

Надо упомянуть, что нижние и верхние направляющие должны быть  абсолютно параллельны, иначе дверь не будет двигаться. При том варианте который мы использовали, ограничители не нужны. С одной стороны дверь упирается в дверной откос, а с другой о непрорезанный паз. Затем каркас обшивается гипсокартоном.

Установка раздвижной дверей своими руками с

Затем производится окончательная отделка стен – штаплевка, покраска или обои. И вот результат.

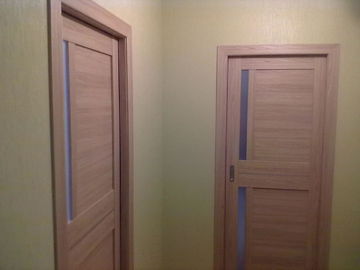

Установка раздвижной дверей своими руками с

На вид обычная дверь, но на самом деле дверь сдвижная и прячется в полость фальш стены.
