Размер в плане 510*510, высота 1820 мм, Вес - 700 кг. Теплоотдача при одной топке в сутки 500 Ккал/ час, при двух топках 960 Ккал/час. Может использоваться для отопления одной комнаты площадью 12-16 квадратных метров. Выполняется из обыкновенного керамическкого красного кирпича. Топочная камера выкладывается кирпичом плашмя с толщиной стенок 120 мм (в пол кирпича). Теплоаккумулирующее устройство бесканальной системы состоит из колпака с насадкой. Выполняется кладкой кирпича на ребро с толщиной стенок 65 мм (в четверть кирпича).

На рисунке дана кладака печи высотой - 1820 мм. Если необходимо увеличить высоту печи до 2200 мм, надо повторить кладку 11, 12 и 17 рядов. Кладка перекрыши не меняется. Отверстие для выхода дымовых газов у этой печи расположено сбоку на уровне 15 ряда кладки. Она может находится с любой стороны. Для этого 15 ряд кладки разворачивается отверстием в нужную сторону, соответственно разворачиваются все последующие ряды кладки.
   Одним из недостатков этой печи, как и всех печей с колпаковой системой и насадкой, является то, что ей нужна отдельно стоящая (коренная) дымовая труба или дымовой канал в кирпичной стене. Поэтому она преимущественно может быть использована в кирпичных строениях, где имеется возможность устройства дымового канала во внутренней капитальной стене.
   Для подсоединения печи к дымовому каналу или дымовой трубе можно использовать металлический дымовой патрубок с внутренним сечением 130*130 и задвижкой. Задвижку также можно установить в дымовом канале или дымовой трубе.

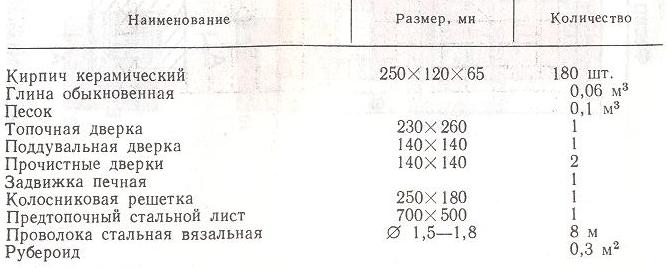

Таблица 1 Материалы необходимые для кладки печи

Материалы необходимые для кладки печи

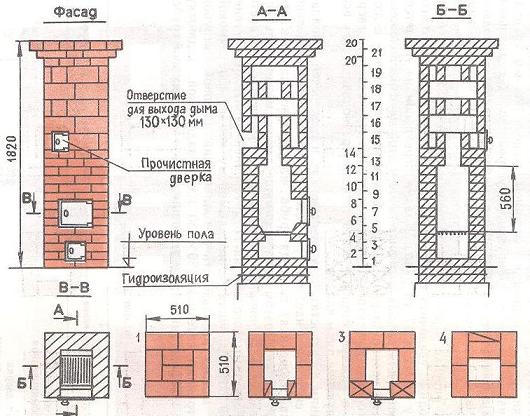

Общий вид и габариты печи

Материалы необходимые для кладки печи

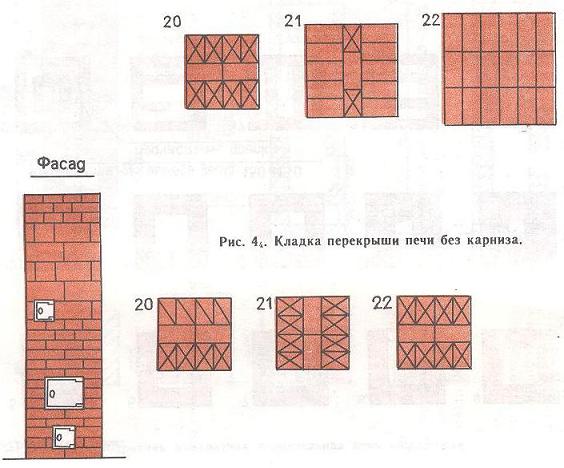

Порядовая кладка печи

Материалы необходимые для кладки печи

Материалы необходимые для кладки печи
