Мангал из газового баллона в действии В данной статье приведен полный цикл изготовления мангала из металлического газового баллона. Вопрос о том, использовать баллон по назначению или в качестве мангала не стоял насущно, просто был лишний газовый баллон. Для каждого это будет индивидуальным решением. Хочется лишь сказать, что использование баллона по моему мнению, это не дорогостоящее безрасудство, так как его цена на вторичном рынке порядка 20$, а скорее даже некая практичность. Барбекю для дачи, которое мне попадалась в магазине, при этом гораздо менее практичное и качественное стоили порядка  50-70$. Итак, начнем...  Как-то в нагрузку к автомобилю мне достался и газовый баллон. Я не собирался воплощать идею заправки автомобиля газом, поэтому баллон по прямому назначению мне не был нужен. Немного приглядевшись к внешнему виду баллона, я увидел в нем мангал, и решил воплотить эту идею в жизнь.

Мангала из газового баллона своими руками (1 вариант) на низких ножках

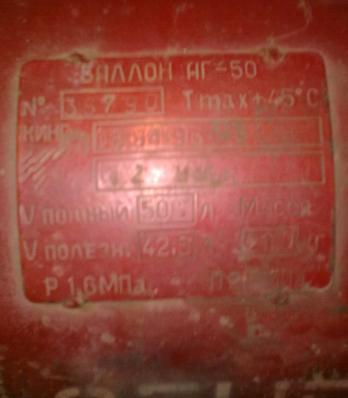

 Вот такая табличка с маркировкой была прикреплена к баллону (объем не такой уж и большой, всего 50 литров). Выбирать баллон с меньшим объемом я бы не рекомендовал, так как комфортно готовить на нем что либо, будет практически невозможно. Длина баллона не позволит перекладывать угли с одной стороны на другую.

Как сделать мангал из газового баллона

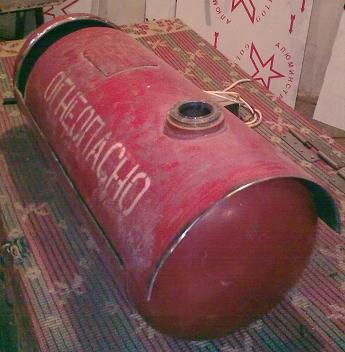

Для того, чтобы ветер на раздувал угли, решил оставить боковые стенки. Резал рядом со сварным швом, можно сказать по его краю.

Как сделать мангал из газового баллона

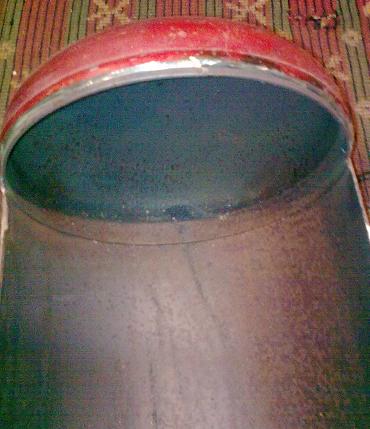

Под швами должны быть базирующие кольца, их устанавливают на заводе производителе баллонов, для того чтобы правильно стыковать корпус и днище. Не прорезайте их они будут выполнять функцию удерживающей полки для крышки нашего мангала.

Как сделать мангал из газового баллона

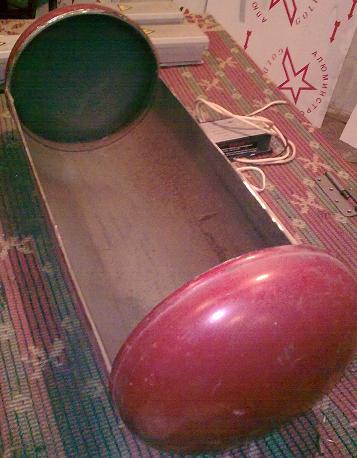

В итоге получаем две детали из одной

Как сделать мангал из газового баллона

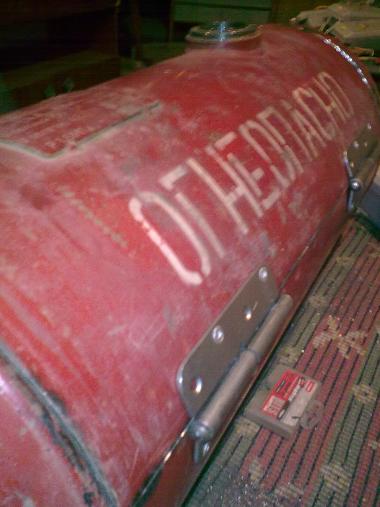

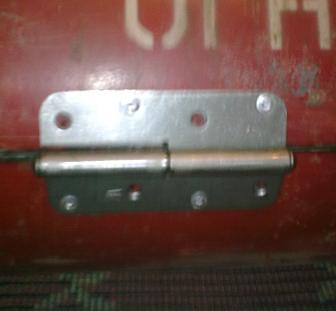

устанавливаем петли, первоначально я их закрепил на заклепки, так как очень сложно базировать и варить. В последствии варить петли к крышке и корпусу обязательно, так как алюминиевые заклепки просто могут не выдержать таких температур и ваша крышка отвалится.

Как сделать мангал из газового баллона

в итоге получаем следующее

Как сделать мангал из газового баллона

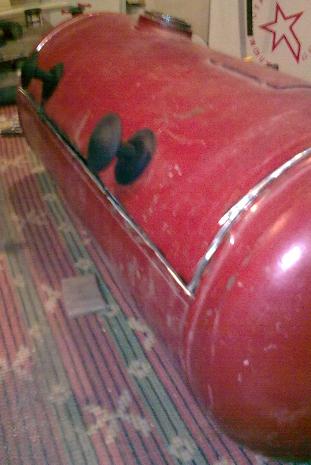

Выбираем и размечаем места для ручек. Я выбрал самые дешевые металлические ручки, ручки с деревянными накладками как мне показалось могут обгореть, разбухнуть на улице, от влаги и вообще намного быстрее придут в негодность

Как сделать мангал из газового баллона

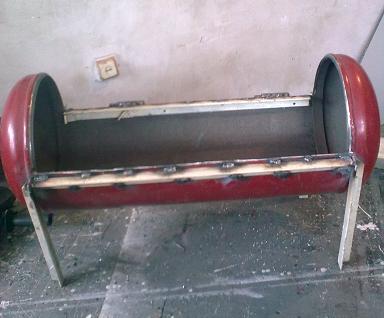

Для того чтобы металл корпуса не повело от высоких температур и для крепления ног по периметру краев реза был приварен уголок 32*32. В этом случае очень удобно пользоваться струбцинами, металл корпуса и уголка можно почти без зазора прижать друг к другу. Уголок возле петлей привариваем внутрь корпуса, на него будет в последствии опираться шампур или решетка.

Как сделать мангал из газового баллона

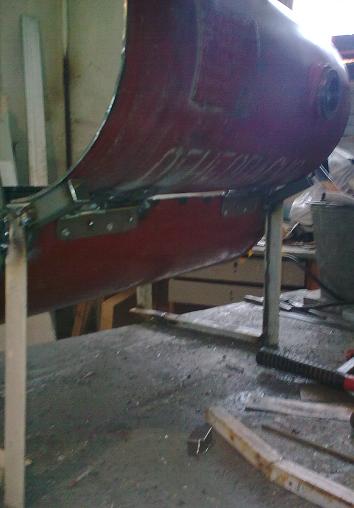

потом привариваем и ножки, были сделаны короткие что бы удобно было перевозить мангал в багажнике автомобиля, в последствии планируется при установке дорастить их до необходимой длины

Как сделать мангал из газового баллона

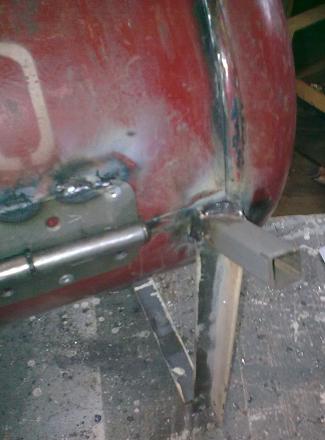

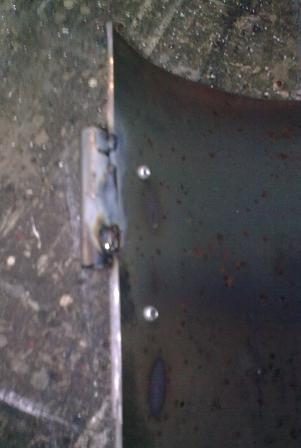

...привариваем петли к крышке и корпусу, в моем варианте петли приварил в одном направлении это позволит снимать крышку, если вы хотите что бы крышке была не съемной варите пели по направлению - "друг к другу"

Как сделать мангал из газового баллона

...привариваем стержни ручек и прикручиваем их на место.

Как сделать мангал из газового баллона

Устанавливаем крышку мангала на петли...

Как сделать мангал из газового баллона

Примеряем длину и угол, изготавливаем ограничители для крышки.

Как сделать мангал из газового баллона

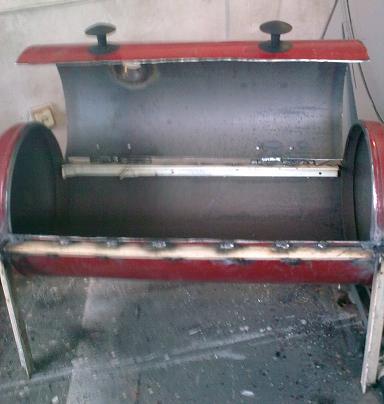

Вот так они будут держать крышку мангала. Внизу для обеспечения жесткости, ножки "связал" между собой дополнительным уголком.

Как сделать мангал из газового баллона

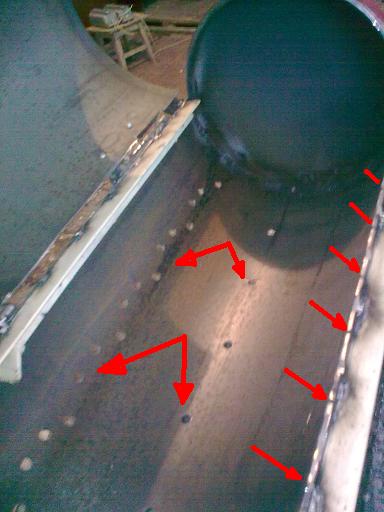

Сверлим отверстия, для того чтобы сгоревший уголь мог свободно высыпаться, вода попавшая в мангал свободно выливаться и конечно для лучшей тяги и сгорания дров. Болгаркой делаем прорези для установки шампуров. В случае если у вас крышка не съемная операцию сверловки отверстий лучше делать до установки крышки.

Как сделать мангал из газового баллона

Вот в принципе и все, наш мангал из автомобильного баллона для прекрасного времяпрепровождения на даче или на природе готов. Красить мангал или нет, это на любителя. Я не стал, так как краска все же это химия, а она нам при приготовлении мяса ни к чему, кроме того мангал обгорел и стал одноцветным - черным.

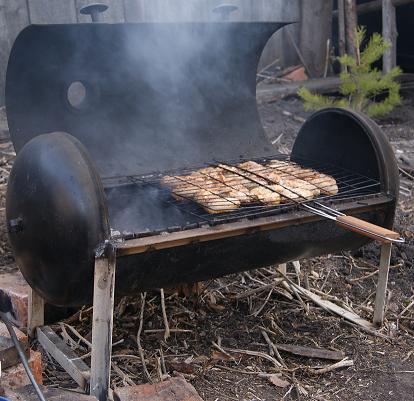

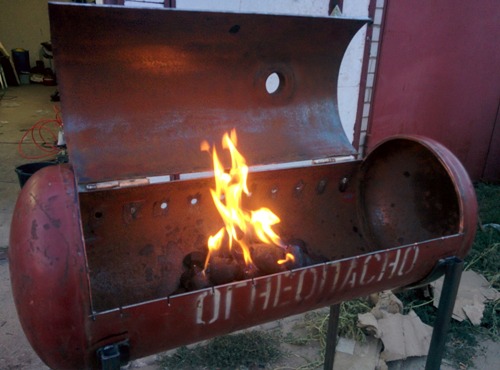

Мангал из газового баллона в действии

 Фото - мангал из газового баллона в "работе".

Были опасения, что высокие температуры пагубно повлияют на формы мангала и его может повести, но толщина металла баллона оказалась вполне приемлимой для столь серьезных температурных испытаний. При использовании нет даже намека на изменение форм конструкции.
 Также хотелось отметить высокий КПД, в этом мангалу хорошо помогает железная крышка, которую можно закрыть. Даже при незначительном объеме углей, но единожды прогревшись, металл долго сохраняет и отдает тепло, так необходимое для приготовления пищи.
 Если вам нужен больший объем камеры для приготовления пищи на огне, то рассмотрите вариант изготовления барбекю. Более подробно о изготовлении барбекю в статье "Барбекю своими руками".

Мангала из газового баллона своими руками (2 вариант) на высоких ножках съемный

Принципиально этот мангал мало чем отличается от предыдущего, но несколько различий все же есть. Во-первых, это более высокие ножки, что удобнее в случае стационарного применения мангала, не придется наклоняться при приготовлении пищи. Во-вторых, он съемный. Такое свойство помошет вытряхивать из него уголь, а также разобрать при необходимости для переноски или перевозке. Теперь давайте подробнее...

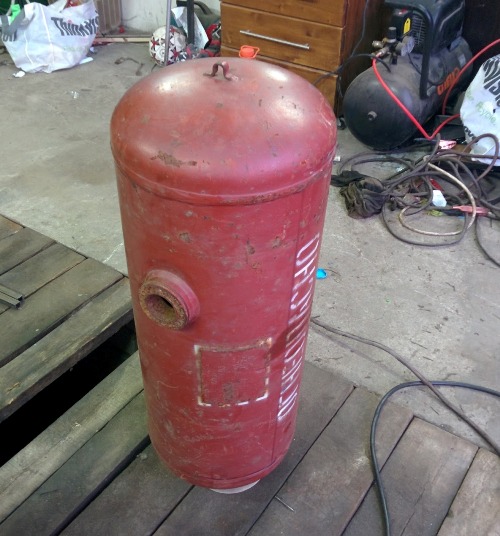

Имеется газовый баллон.

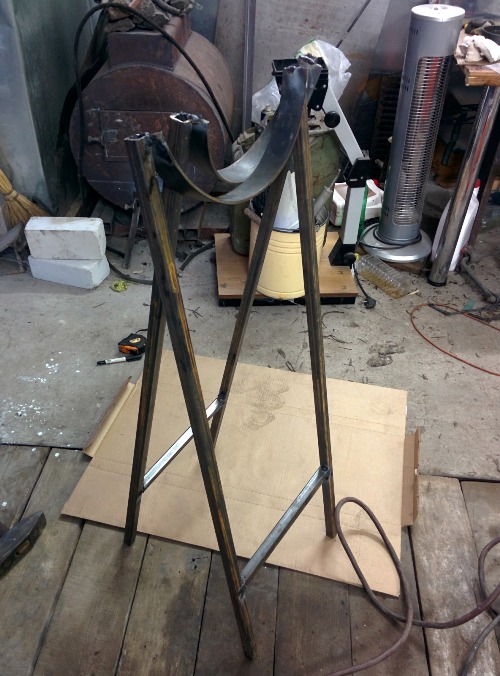

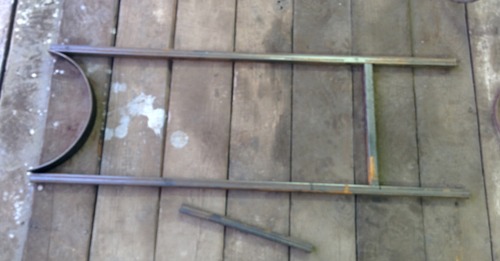

Делаем под него такие вот стойки. Используется шинка, которую гнем по диаметру баллона, а также квадрат - труба 20*20.

Вот две стойки, по одной с каждой стороны.

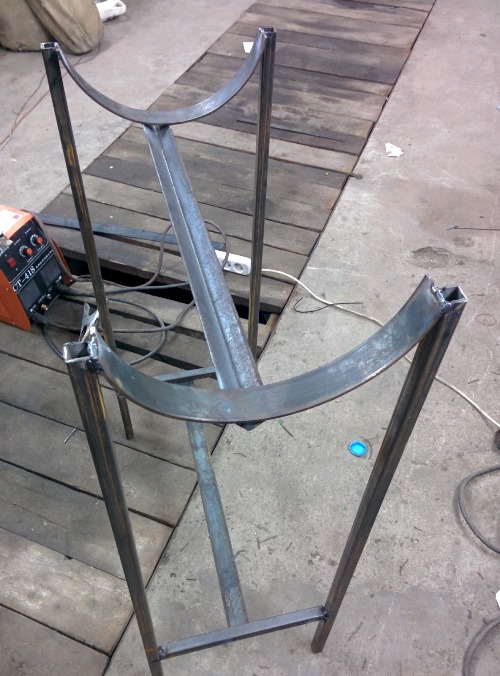

Теперь, чтобы конструкция была устойчивой, свариваем стойки между собой, ориентируясь на строительную длину баллона. Применяем металл имеющийся в наличии.

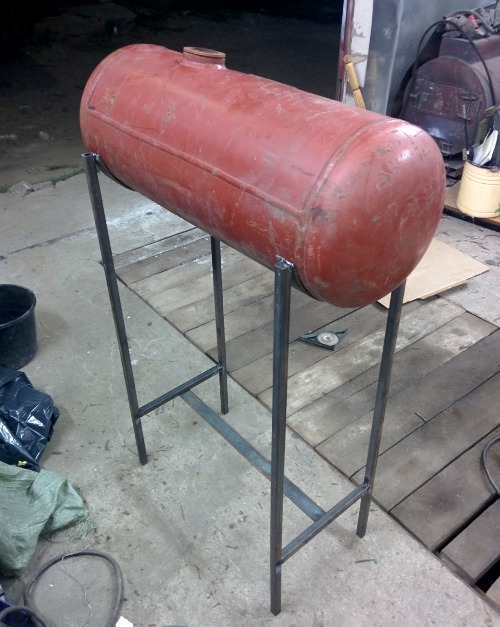

Выставляем баллон на уже на сформировавшиеюся стойку и начинаем работать с ним.

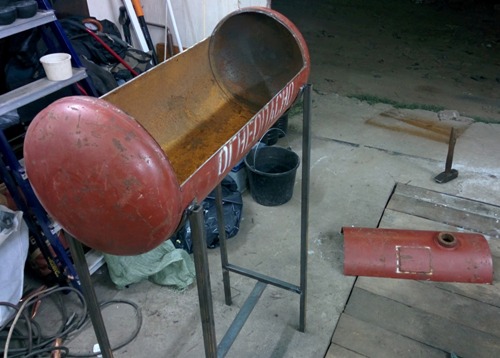

Срезаем крышку примерно по тому же алгоритму, как и в предыдущем случае. Режем с торцов по швы донышек, а с одной стороны крышки по сварной шов корпуса.

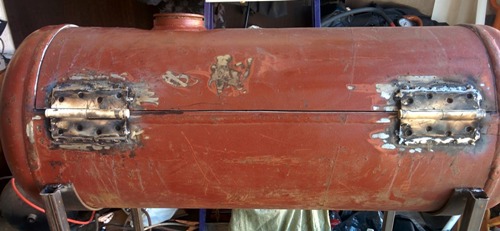

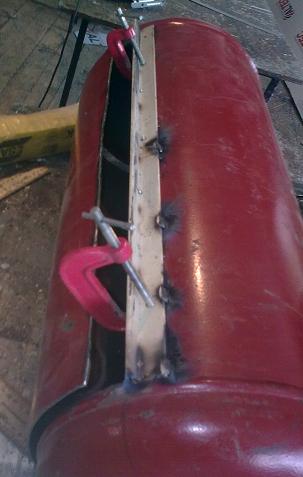

Приваривам петли. Здесь как кто-то сказал в одном из комментариев к статье, лучше сделать следующим образом. Пропилить прорезь, затем на нее наварить петли, затем пропилить крышку до конца. Возможно так лучше, а может нет. Я в частности не пробовал...

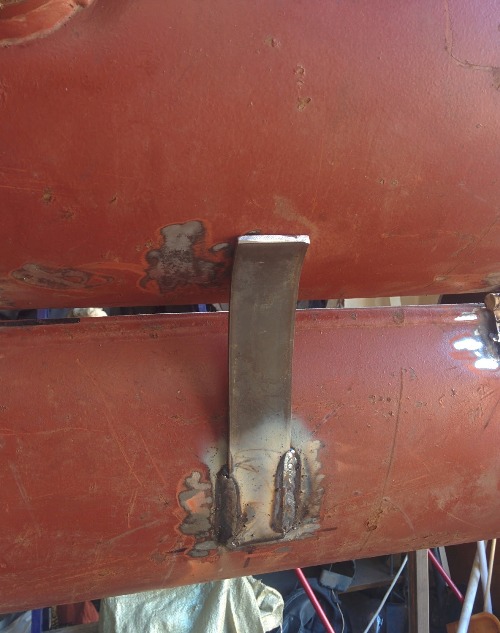

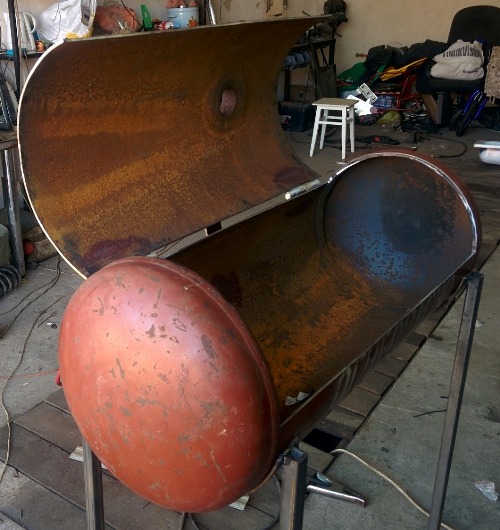

Привариваем опоры для удержания крышки в открытом состоянии. Без них крышка будет опрокидываться назад и доставать ее будет не удобно.

Вот так опоры будут держать крышку.

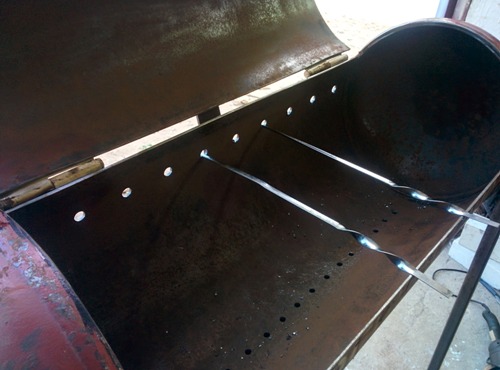

Сверлим 2 ряда отверстий. 1 ряд внизу для воздуха и в случае если в мангал попадет влага. Второй, для шампуров.

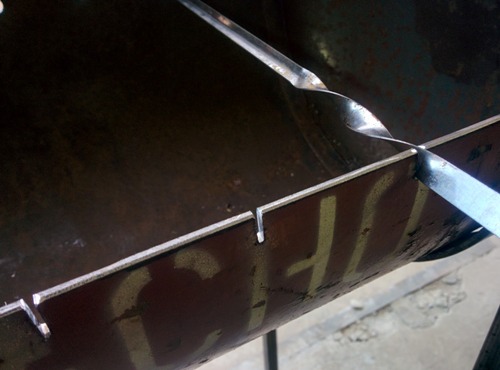

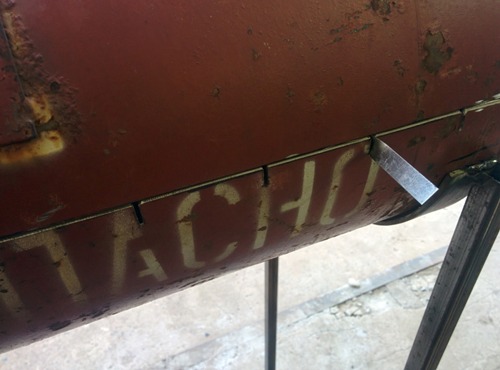

С другой стороны делаем прорези, также для шампуров. Для того, чтобы их можно было базировать в определенном состоянии и они не проворачивались.

Вот так...

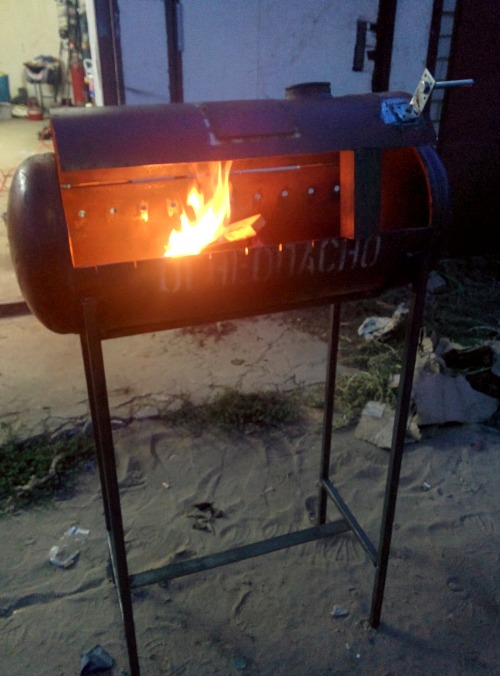

Вот в принципе и все, можно запускать мангал.

При необходимости после обжига мангал можно покрасить.

Не забываем покрасить и ножки мангала. Вот им то защита от окружающей среды точно не повредит. Мангал готов. Как мы и говорили вариант почти идентичный предыдущему, с небольшими особенностями. Теперь о мангалах из баллона с кардинальными отличиями.

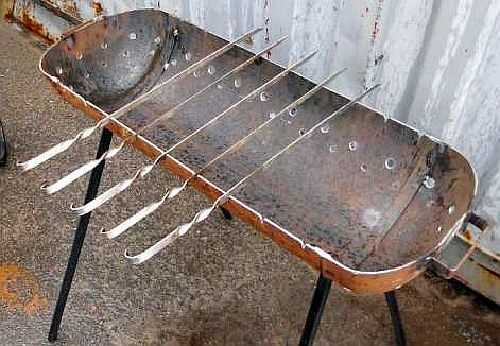

Как сделать 2 мангала из 1 газового баллона

Здесь можно вспомнить мультик про шапочника, который сшил семь шапок, но получились эти шапки, мягко говоря, «так себе». Так можно сделать и с баллоном, если разрезать его четко пополам и вдоль. Отверстия в мангале сверим также как  в варианте выше, для того чтобы обеспечить конвекцию, а значит приток кислорода к дровам и теплого воздуха к приготовляемой пище.  Далее привариваем ножки, вот мангал и готов!

Из минусов можно выделить лишь отсутствие крышки и боковых стенок. Это значит, что вполне возможно боковой ветер будет поднимать в мангале пепел, а также не будет возможности закрыть крышку, чтобы пища «потомилась» на остатках дров. Такой мангал останется не прикрыт, в случае дождя.
 Ну, а плюсы, мы уже тоже собственно разобрали.  Это возможность сделать 2 мангала из одного баллона. Так скажем если у вас два места, где вы обычно готовите пищу, или вам необходимо два мангала на две семьи, то это очень даже удачный вариант. Еще один плюс, что сделать такие мангалы проще, чем один с крышкой. Они довольно простые по конструкции, здесь даже можно обойтись без каких либо предварительных разметок и чертежей.

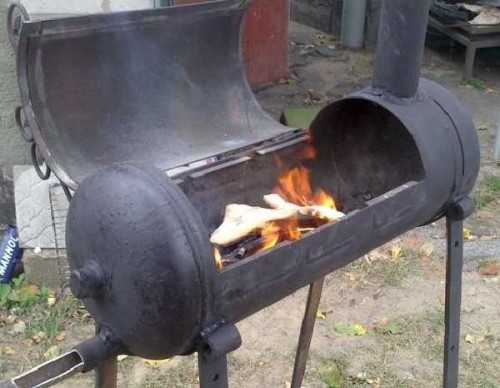

Мангал из газового баллона с трубой своими руками

В мангале с крышкой все хорошо, за одним исключением. Крышку нельзя опустить до тех пор, пока все дрова не прогорят. Если вы опустите крышку ранее, то огонь просто потухнет от недостатка кислорода. Кислорода может быть недостаточно даже для горения остатков углей.
 В итоге, дрова (угли) начнут просто шаять, дымить, угасать. В таком состоянии они будут находиться пока либо не потухнут совсем, либо не превратятся в пепел. Можно сказать, что в этом случае мангал превращается в коптильню. Но в этой статье совсем не о ней. Для того чтобы исключить такой вариант развития событий, то есть чтобы дрова (угли) догорали при достаточном объеме кислорода, необходимо обеспечить конвекцию – тягу. Устанавливая на мангал с торца дымоход – трубу, тогда в этом случае крышку можно будет закрыть и продолжить приготовление пищи уже с закрытой крышкой.

Плюс такого мангала будет в том, что можно будет готовить пищу во время дождя, а также на пищу будет лететь меньше пыли. Не забывайте только время от времени приподнимать крышку, чтобы наблюдать за состоянием приготовляемого блюда.

Подводя итог об изготовлении мангала из газового баллона своими руками

 Итак, можно с уверенностью сказать, что вариаций изготовления мангала из газового баллона своими руками очень много.  Мы вам привели три. Если покопаться и пофантазировать, то их по факту бесконечное количество. Так при изготовлении мангала можно использовать встроенные термометры , что добавит ему функциональности. Можно применить кованые элементы, что добавит ему изящества. Любое отступление от «среднестатистического», лишь добавит вашему мангалу оригинальности, и сделает его особенным! Так что не бойтесь, экспериментируйте и воплощайте.
 Если вам не по душе мангал из баллона, то можете изготовить мангал из металла - "Мангала из металла своими руками".
