В этой статье будет приведена справочная информация о возможных размерах канализационных пластиковых труб, еще точнее из полипропилена (ПП). Хотя может быть и ПВХ... В принципе, эту информацию можно найти в ГОСТе 32414-2013 Трубы и фасонные части из полипропилена для систем внутренней канализации. Технические условия.
 Однако там много лишней информации для обывателя. Так вот в этой статье все будет что говорится по существу. Приведу пару таблиц с размерами, в первой будет размеры диаметров, во второй толщина стенки. Также еще будет рисунок с допусками размеров по длине. В общем давайте читать и смотреть.



Давайте сразу к теме статьи.

Таблица 1 Размеры канализационных пластиковых труб по диаметру, с предельными допусками.

Номинальный размер DN


Номинальный наружный диаметр


Средний наружный диаметр в мм








минимальный


максимальный


32


32


32,0


32,3


40


40


40,0


40,3


50


50


50,0


50,3


63


63


63,0


63,3


75


75


75,0


75,4


80


80


80,0


80,4


90


90


90,0


90,4


100


100


100,0


100,4


110


110


110,0


110,4


125


125


125,0


125,4


160


160


160,0


160,5


200


200


200,0


200,6


Таблица 2 Размеры канализационных пластиковых труб по стенкам, с предельными допусками.

Номинальный наружный диаметр


Толщина стенки в мм





S20


S16





минимальный


максимальный


минимальный

максимальный

32


1,8


2,2


1,8


2,2


40


1,8


2,2


1,8


2,2


50


1,8


2,2


1,8


2,2


63


1,8


2,2


2,0


2,4


75


1,9


2,3


2,3


2,8


80


2,0


2,4


2,5


3,0


90


2,2


2,7


2,8


3,3


100


2,5


3,0


3,2


3,8


110


2,7


3,2


3,4


4,0


125


3,1


3,7


3,9


4,5


160


3,9


4,5


4,9


5,6


200


4,9


5,6


6,2


7,1

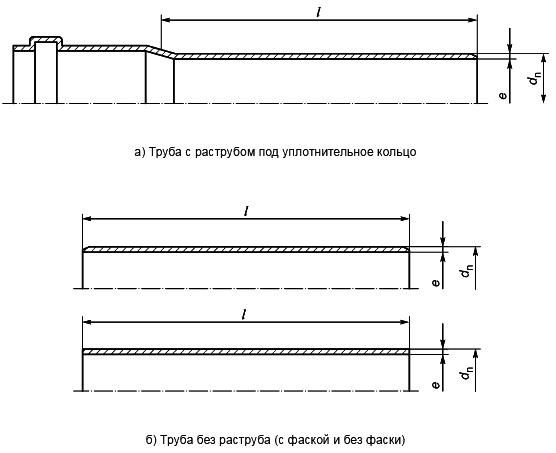

Что на счет длины, то в ГОСТе есть п. 4.1.3   Длина труб l (эффективная), измеренная в соответствии с рисунком 1, должна быть установлена изготовителем. Предельное отклонение длины составляет ±10 мм.

То есть длины труб могут быть самые разные, те которые производитель посчитает нужным выпускать. Осталось сказать еще о маркировке, она пригодится в том случае, если вы будете разговаривать с продавцом труб или производителем и чтобы дать ему понять, что же вас именно интересует.

канализационные пластиковые трубы

Маркировка пластиковых канализационных труб

 Так скажем труба номинальным наружным диаметром 110 мм минимальной толщиной стенки 2,7 мм из полипропилена гомополимера будет маркироваться так:

Труба ПП-Г 110x2,7 ГОСТ 32414-2013

где, ПП - полипропилен;
Г - гомополимер;
110*2,7 диаметр с указанием стенки;
и в конце документ, по которому она выпущена.
