Пайка пластиковых труб своими руками  Строительство и ремонт не обходится без прокладки или замены коммуникаций водоснабжения. В настоящее время большую популярность получили пластиковые трубы. В этой статье будет представлена информация о том, как правильно подготовить материал и инструмент к работе и спаять пластиковые трубы и различные трубные фитинги между собой.





Инструменты необходимые для пайки пластиковых труб

Пайка пластиковых труб своими руками

Для пайки пластиковых труб вам потребуется:

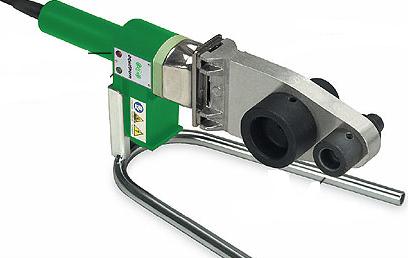

- аппарат для пайки или народное название "Утюг", более подроюно о нем можно узнать из статьи "Аппарат для пайки пластиковых труб";

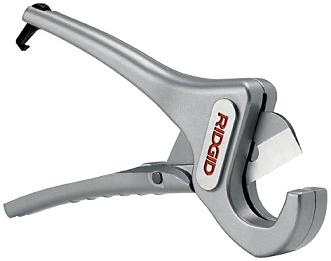

- ножницы для резки труб;
- рулетка;
- маркер или карандаш;
- нож для снятия поверхностного слоя если будут свариваться комбинированные трубы.

Стоит обратить внимание на качество инструментов используемых при пайки, так как от них в последствии будет зависеть качество сварного шва.

Пайка пластиковых труб своими руками

Почему пластиковые трубы можно паять?

Пластичность и появление дифузионных свойст при нагреве полипропиленовых труб обеспечивают нам возможность пайки. При этом такое свойство можно назвать удивительным и в тоже время удачным. Ведь проявляя свойства дифузии при нагреве, мы можем соединять отдельные детали в целое, обеспечивая при этом герметичность в местах стыка. Все это является идеальным вариантом для обеспечения герметичности и целостности трубопроводов, которые и выполняются с применением полипропиленовых труб.

Какие трубы применяются для подачи холодной и горячей воды

Хотелось немного рассказать об особенностях применяемых труб, вернее о материале полипропиленовых труб. Для подачи холодной и горячей воды под давлением в жилых помещениях применяют полипропиленовые трубы, а не полиэтиленовые. Полиэтилен, как правило, используется для централизованных магистралей.  Более подробную информацию о полипропиленовых трубах вы сможете получить из статьи "Полипропиленовые трубы". Итак, полипропилен для дома и квартиры, а то что мы видим при укладке на улицах, то это скорее всего уже полиэтиленовые трубы.

Подготовительные работы для пайки пластиковых труб

Прежде чем приступить к работе необходимо четко представлять будущие места соединения и их количества, чтобы разметить трубы и приобрести необходимое количество фитингов, муфты, тройники, угольники.

Пайка пластиковых труб своими руками

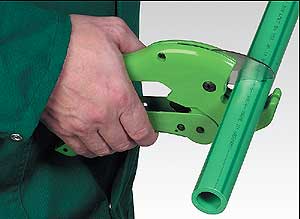

Обрезаем трубу под прямым углом к оси. При необходимости удалить заусенцы и образовавшуюся при резке стружку.

Пайка пластиковых труб своими руками

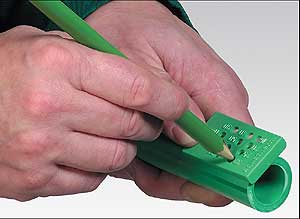

При помощи прилагаемого шаблона и графитового стержня обозначить глубину сварки на конце трубы. Маркировкой на трубе и/или на фитинге обозначить требуемое положение фасонной детали. Для правильной ориентации можно использовать также вспомогательную маркировку на фасонной детали и линию на трубе.

Пайка пластиковых труб своими руками

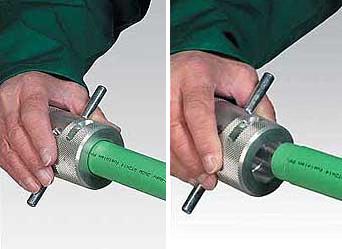

Перед сваркой комбинированных труб Штаби необходимо полностью зачистить комбинированный слой полипропилена и алюминия.

Необходимо использовать только оригинальные зачистные инструменты  с безупречными зачистными ножами. Затупившиеся ножи необходимо заменять на запасные. Затем необходимо произвести пробные зачистки, чтобы проверить правильность настройки новых ножей. Зачищенная комбинированная труба Штаби не должна входить в нагревательную гильзу легче обычного. Конец комбинированной трубы Штаби вставить в направляющую зачистного инструмента.

Сточить комбинированный слой алюминия и полипропилена до упора зачистного инструмента.



Глубина зачистки до упора определяет глубину сварки. Дополнительная маркировка не требуется. Перед сваркой следует проверить, полностью ли зачищен слой алюминия и полипропилена.

Процесс пайки пластиковых труб

После подготовки деталей к спайке, прогреваем аппарат см  "Аппарат для пайки пластиковых труб".

Пайка пластиковых труб своими руками

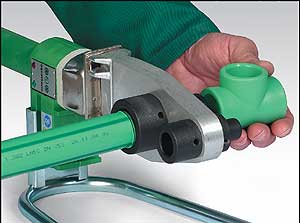

Конец пластиковой трубы, не вращая, вставляем в нагревательную гильзу до отмеченной глубины сварки и одновременно, не вращая, насадить фасонную часть до упора на нагревательный дорн.

Необходимо обязательно соблюдать время нагревания согласно таблице 1. Время необходимое для нагрева, сплавления и остывания белых труб, изготовленных из статистического сополимера полипропилена, указано в таблице. Эти принципы следует соблюдать для того, чтобы сварка была качественной, безопасной и долговечной. ВНИМАНИЕ: Отсчет времени нагрева начинается лишь тогда, когда на нагревательной гильзе и на дорне достигается необходимая глубина сварки.

Таблица 1. Зависимость диаметра и глубины плавления трубы от времени на проведение операции.

Диаметр трубы (мм)   Глубина сварки (мм)  Время нагрева (сек)  Время обработки (плавления / мин)  Время остывания (мин)
 20  14  6  4  2
 25  16  7  4  2
 32  18  8  6  4
 40  20  12  6  4
 50  23  18  6  4
 63  26  24  5  6
 75  28  30  10  8
 90  30  40  11  8
 110  33  50  12  8

Если нагревать детали дольше времени, указанного в таблице, пластик расплавится слишком сильно и детали деформируются.

Пайка пластиковых труб своими руками

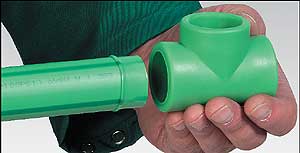

По окончании предписанного времени нагревания, быстро снять пластиковую трубу и фасонную деталь со сварочных инструментов и сразу, не поворачивая их, сдвинуть друг с другом так, чтобы отмеченная глубина сварки была покрыта образующимся наплывом.

Пайка пластиковых труб своими руками

ВНИМАНИЕ: Не следует вдвигать пластиковую трубу в фасонную деталь слишком глубоко, иначе это может привести к сужению, а в крайнем случае даже к закупорке трубы.
  Во время обработки соединенные элементы должны быть зафиксированы. В это время соединение можно откорректировать.
Эта корректировка ограничивается лишь выравниванием трубы и фасонной детали. Поворачивание элементов недопустимо. По истечении времени обработки соединение уже нельзя подвергать выравниванию.По истечении времени охлаждения соединенные в единое целое элементы можно подвергать полной нагрузке. В результате сплавления пластиковой трубы и фитинга образуется монолитное соединение материала системных элементов.

Проверка на герметичнеость полипропиленовых труб после монтажа

Не стоит надеяться на авось или на свой бесконечный опыт. Ведь бывают такие ситуации, когда ошибки дорого стоят. Так если вы монтировали трубопровод для системы отопления или собираетесь трубопровод зарыть под езмлю, то лучше быть увереным в том, что все стыки пайки герметичны. В противном случае наличие протечек сильно подпортит ваше настроение, потерей вроемени, финансов и сил. Итак, если вы считаете также, то после пайки полипропиленовых труб не мешает их проверить, для этого необходимо провести опрессовку труб. О таком варианте опрессовки, с минимальными вложениями и самыми доступными инструментами, мы рассказали в статье "Опрессовка полипропиленовых труб после пайки".

Видео о пайке полипропиленовых труб

Теперь о том же самом но в видео...
