ESP32 — это многофункциональный, недорогой и энергоэффективный микроконтроллер на базе системы-на-кристалле (SoC), разработанный компанией Espressif Systems. Он широко используется в проектах IoT (Интернета вещей) благодаря встроенным модулям Wi-Fi и Bluetooth/BLE, двухъядерному процессору и поддержке множества периферийных устройств. Ниже приведено подробное описание его характеристик, применения и экосистемы:
Основные особенности
Двухъядерный процессор: Два 32-битных ядра Xtensa LX6 (до 240 МГц), поддерживающие многозадачность (например, работу под управлением FreeRTOS).
Беспроводные интерфейсы: Wi-Fi (802.11 b/g/n): Режимы станции, точки доступа (AP) и их комбинация.
Bluetooth (Classic и BLE 4.2+): Идеален для IoT-устройств с коротким радиусом действия.
Память: 520 КБ SRAM, 448 КБ ROM (зависит от модуля).
Поддержка внешней flash/SRAM через SPI.
Периферия: GPIO (до 34 выводов), 12-битный АЦП, ЦАП, сенсоры касания, ШИМ, I2C, SPI, UART, CAN и др.
Встроенный датчик Холла, температурный сенсор (в некоторых версиях), емкостные сенсоры.
Низкое энергопотребление: Режимы сна (например, глубокий сон с потреблением ~5 мкА) для работы от батарей.
Ультранизкопотребляющий сопроцессор (ULP) для простых задач в режиме сна.
Безопасность: Защищенная загрузка, шифрование флеш-памяти, аппаратное ускорение криптографии (AES, SHA-2, RSA).
Варианты чипов: ESP32-S2 (одноядерный, USB OTG), ESP32-C3 (ядро RISC-V), ESP32-S3 (двухъядерный + векторные инструкции).
Популярные платы на базе ESP32: ESP32-DevKitC: Официальная плата от Espressif с минимальной периферией.
NodeMCU-32S: Включает USB-to-UART и поддержку Lua.
TTGO T-Display: С интегрированным OLED-экраном.
Adafruit Feather ESP32: Компактный дизайн с поддержкой батарей.
M5Stack: Модульная система с дисплеями и датчиками.
Языки/Фреймворки: Arduino IDE: Упрощает разработку с библиотеками для Wi-Fi, BLE и датчиков.
ESP-IDF (IoT Development Framework): Официальный SDK для продвинутой разработки (C/C++).
MicroPython: Среда для скриптов на Python.
PlatformIO: Кроссплатформенная IDE с поддержкой ESP32.
Библиотеки: Готовые решения для AWS IoT, MQTT, HTTP, OTA-обновлений и драйверов периферии.
Отладка: Поддержка JTAG (через ESP-Prog или сторонние инструменты).
IoT-устройства: Умные датчики (температуры, движения), носимые устройства, умные розетки.
Беспроводная связь: BLE-маяки, Wi-Fi-сети с топологией mesh, шлюзы.
Промышленная автоматизация: Удаленный мониторинг, ПЛК (программируемые логические контроллеры), связь через CAN.
Робототехника: Управление моторами, обработка данных с датчиков, параллельные задачи на двух ядрах.
Прототипирование: Быстрое создание прототипов для проверки концепций.
Преимущества перед ESP8266
Двухъядерный процессор для многозадачности.
Больше GPIO и периферии (сенсоры касания, CAN).
Встроенный Bluetooth/BLE.
Улучшенные функции безопасности.
Меньшее энергопотребление в режиме сна.
Сложность: Работа с RTOS или беспроводными стеками может быть сложной для новичков.
Оптимизация энергопотребления: Требует тщательной настройки для работы от батарей.
Различия в железе: Распиновка и функции отличаются у разных модулей (сверяйтесь с даташитами!).
Подготовка железа:
Подключите плату через USB и установите драйверы (CP210x или CH340).
* Если в Диспетчере оборудования на компьютере у вас не определяется устройство, то ставим драйвера!
Программная настройка:
Установите Arduino IDE или VS Code с PlatformIO. Ставим плату esp 32 и выбираем Wrover Module
Используйте примеры: WiFiScan, BLE_Server, DeepSleep.
Датчик DS18B20 обладает программируемым разрешением, которое напрямую влияет на дискретность измерений и время преобразования. В вашем коде используется 12-битное разрешение (конфигурационный байт 0x7F), что обеспечивает максимальную детализацию, но требует больше времени на измерение. Разберемся, как это работает:
Описание работы кода и особенности подключения:
Общая функциональность
Код предназначен для ESP32 и реализует веб-интерфейс управления температурными порогами с использованием датчика DS18B20. Основные функции:
-
Создание точки доступа WiFi для удаленного управления.
-
Отображение текущей температуры через веб-страницу.
-
Установка верхнего (TH) и нижнего (TL) порогов температуры.
-
Проверка статуса температуры (норма, слишком холодно/жарко).
При подключении ESP32 к VGA монитору без согласующих резисторов возникают следующие риски и проблемы:
1. Некорректные уровни сигнала
-
VGA требует аналоговых сигналов RGB с пиковым напряжением 0.7 В (для каждого цвета) и синхронизации TTL (0–3.3 В).
-
Без резисторов:
-
Напряжение на выводах ESP32 (3.3 В) превысит допустимое для RGB-каналов, что приведет к перегрузке монитора.
-
Цвета будут искажены (например, белый превратится в оранжевый), либо изображение вообще не появится.
-
Таблица с характеристиками для сравнения радиомодулей E32 и E78:
Для загрузки (прошивки) ESP32 без нажатия кнопки BOOT можно использовать один из следующих методов:
1. Автоматический сброс через DTR (или RTS)
Многие USB-UART преобразователи (например, CH340, CP2102, FTDI) поддерживают сигналы DTR и RTS, которые можно использовать для автоматического перевода ESP32 в режим загрузки.
Устройство ESP32 одновременно работает как точка доступа (прямое подключение) и пытается подключиться к роутеру. На веб-странице отображается информация о обоих режимах. подключения:
Через роутер (если подключение успешно)
Прямое подключение к ESP32 (всегда доступно)
Hex-файлы содержат машинный код в шестнадцатеричном формате, который получается после компиляции исходного кода (например, C++). Прямого доступа к оригинальному коду C++ из hex-файла нет, так как в процессе компиляции происходит преобразование в низкоуровневые инструкции, а информация о переменных, функциях, комментариях и структурах исходного кода теряется.
Попытка подключить Ардуинку к монитору у меня уже была. Честно скажу получилось так себе, ибо Ардуинка если выразиться примитивно просто не тянет монитор без артефактов.
В итоге выбор пал на более серьезную по производительности версию, а именно на ESP32. Именно о подключении этого прототипа к монитору VGA и пойдет речь в статье.
Начнем со схемотехнике, а дальше плавно перейдем к особенностям.
Для ESP32 доступны различные модули радиосвязи, которые отличаются протоколами, частотами и дальностью. Вот основные варианты и рекомендации, дабы понять, что же подойдет именно вам.
Сразу стоит сказать, что для реально значимых расстояний придется применять направленный антенны, для передачи и приема.

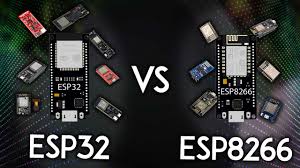

При выборе платформы для своих проектов радиолюбители обязательно обратят внимание на два визуально схожих прототипа, это ESP32 и ESP8266. Тут же возникнет вопрос что лучше, что прагматичнее, как их сравнить по параметрам... На самом деле есть над чем задуматься, ибо там дело не только в производительности, но есть критичные замечания, но обо всем по порядку.
Итак, именно разрешению этой задачи, - сравнению параметров этих двух устройств и будет посвящен мой материал.
И как говорится, с корабля на балл. Сразу начну со сравнительной таблицы для ESP32 и ESP8266
ESP32 имеет несколько встроенных датчиков, которые можно использовать в проектах. Вот основные из них:
1. Датчик температуры (Temperature Sensor)
Назначение: Измеряет температуру внутри чипа ESP32, а не окружающей среды.
Особенности:
Показания зависят от нагрева самого микроконтроллера при работе, поэтому точность для внешней среды низкая.
Диапазон: примерно от -40°C до 125°C (теоретически), но на практике точность ограничена.
Пример использования: Мониторинг перегрева платы, оценка нагрузки на процессор.
